Stáhněte si model hliníkové přístřeškové konstrukce vytvořený v programu RFEM6.

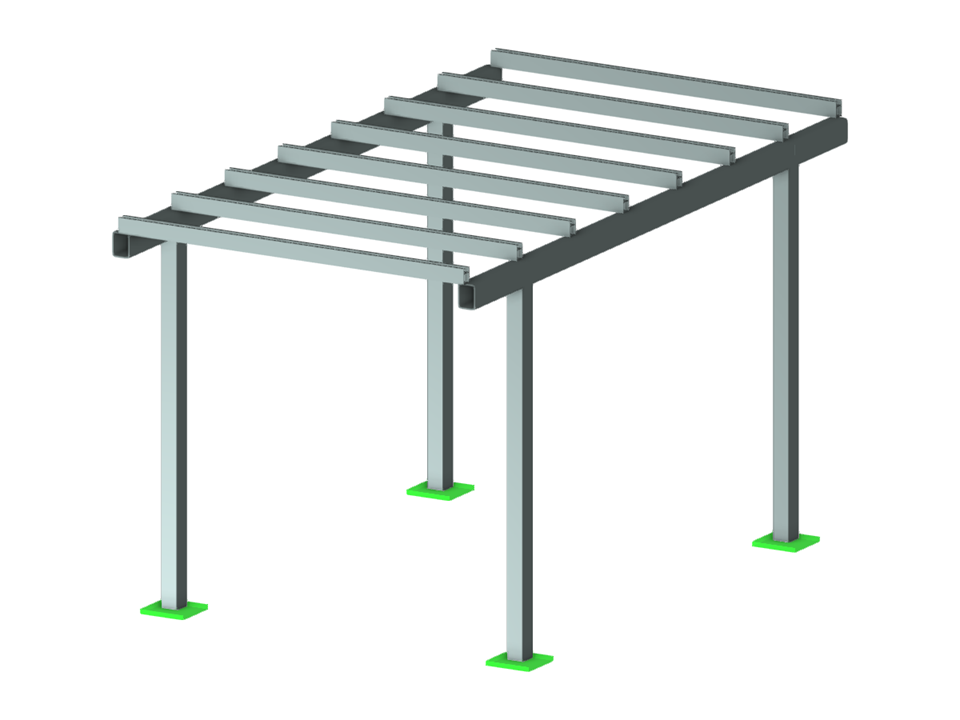

Konstrukce přístřešku
| Počet uzlů | 20 |
| Počet linií | 26 |
| Počet prutů | 26 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 2 |
| Počet kombinací zatížení | 28 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,444 t |
| Rozměry | 3,000 x 3,000 x 5,600 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
