Téléchargez le modèle de la structure de l'abri en aluminium créé dans RFEM 6.

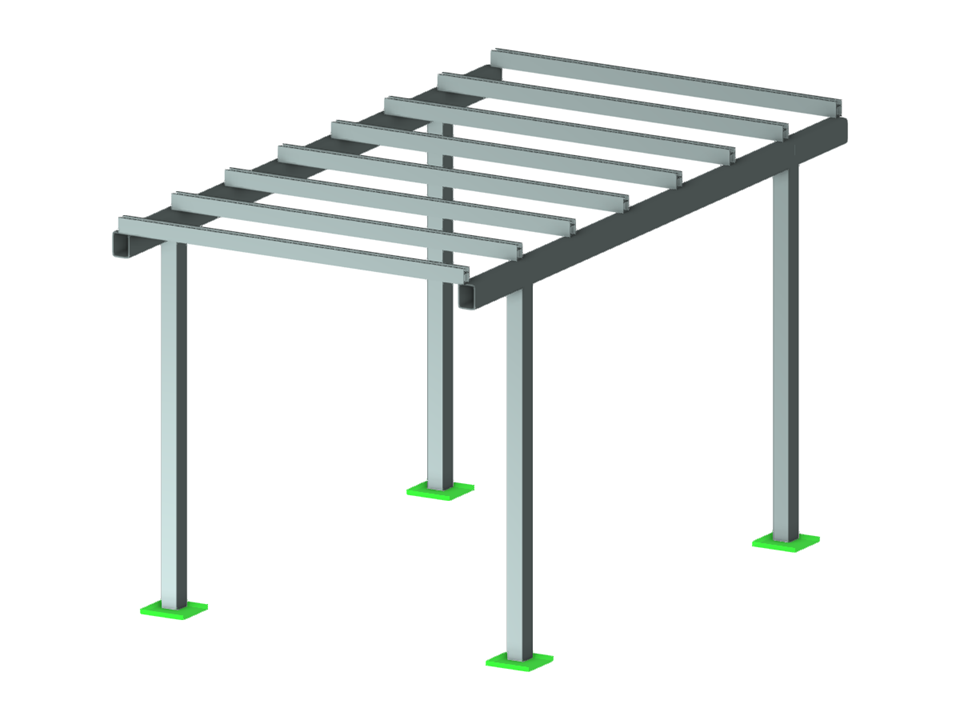

Structure de l'abri
| Nombre de nœuds | 20 |
| Nombre de lignes | 26 |
| Nombre de barres | 26 |
| Nombre de surfaces | 0 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 2 |
| Nombre de combinaisons de charges | 28 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,444 t |
| Cotation fonctionnelle | 3,000 x 3,000 x 5,600 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
