Pobierz model aluminiowej konstrukcji wiaty utworzony w programie RFEM6.

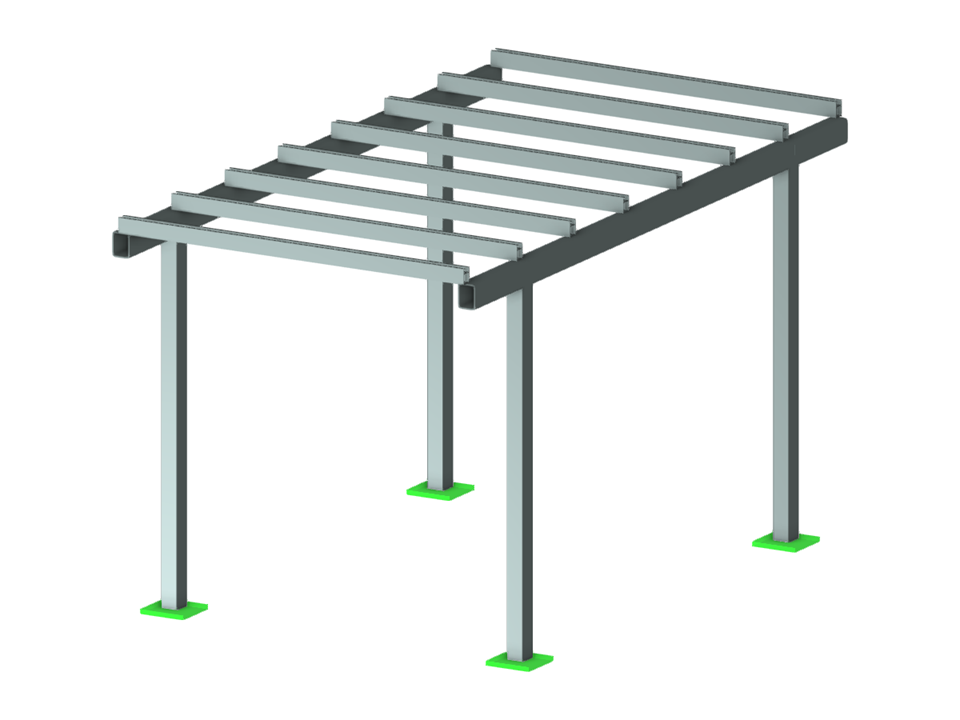

Konstrukcja schronienia
| Liczba węzłów | 20 |
| Liczba linii | 26 |
| Liczba prętów | 26 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 2 |
| Ilość KO | 28 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 0,444 t |
| Wymiarowanie | 3,000 x 3,000 x 5,600 m |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
