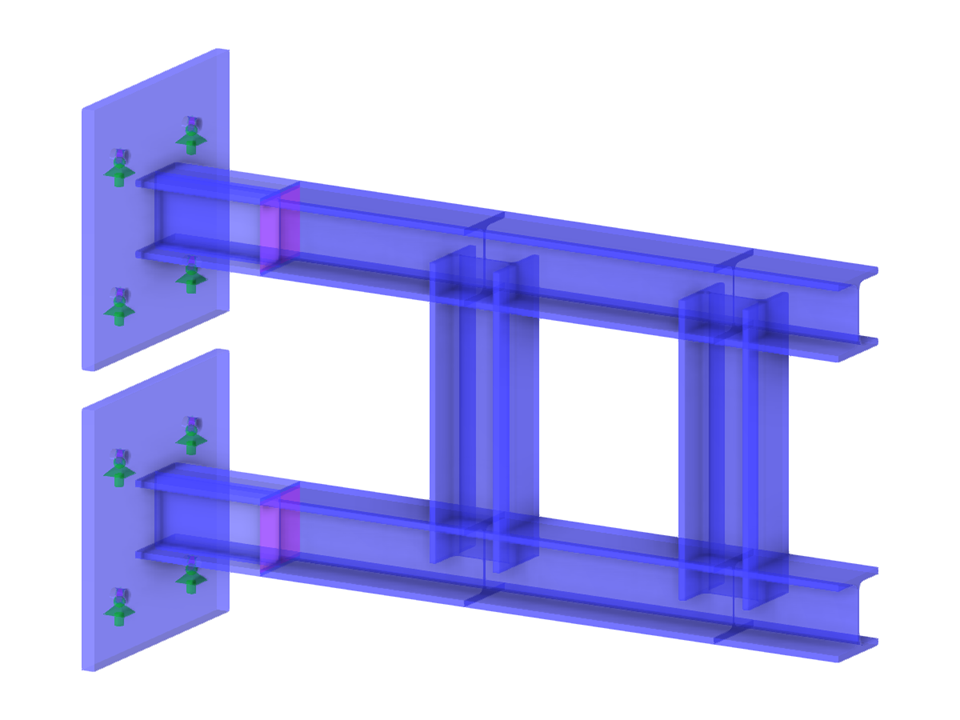

Consola de extensão de tubo com chapa de extremidade modelada em superfície e âncora modelada com apoio de nó.
Consola de extensão de tubo
| Número de nós | 59 |
| Número de linhas | 66 |
| Número de barras | 8 |
| Número de superfícies | 22 |
| Número de sólidos | 0 |
| Número de casos de carga | 2 |
| Número de combinações de cargas | 4 |
| Número de combinações de resultados | 0 |
| Peso total | 0,217 t |
| Dimensões | 1,410 x 1,010 x 0,470 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
