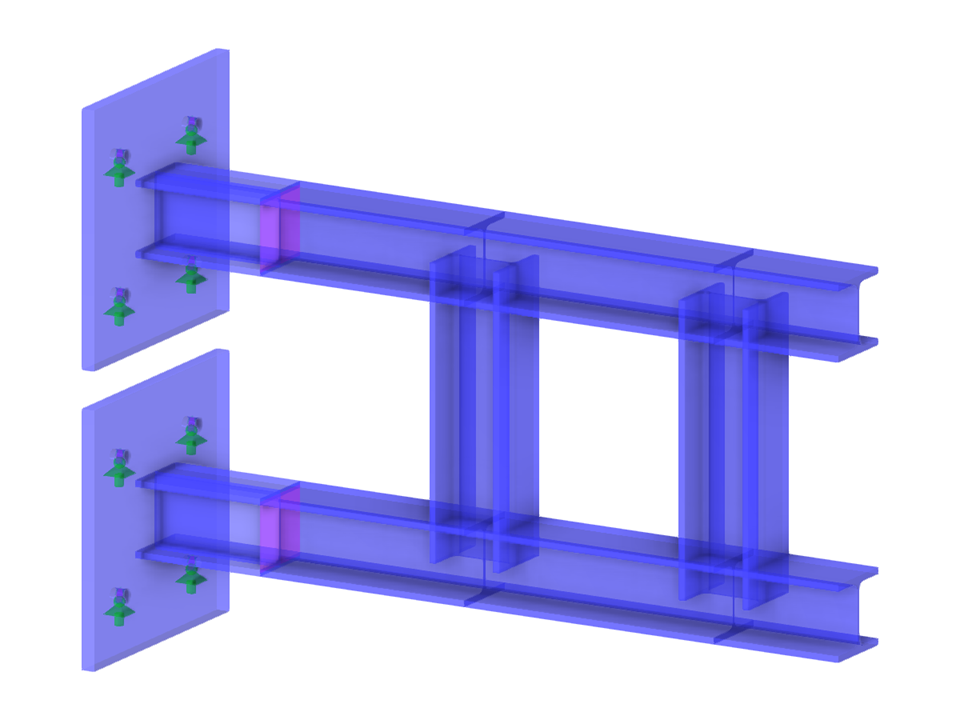

Support de rallonge de tuyau avec platine d'about à modélisation surfacique et ancrage à modélisation avec appui nodal.
Support de rallonge de tuyau
| Nombre de nœuds | 59 |
| Nombre de lignes | 66 |
| Nombre de barres | 8 |
| Nombre de surfaces | 22 |
| Nombre de solides | 0 |
| Nombre de cas de charge | 2 |
| Nombre de combinaisons de charges | 4 |
| Nombre de combinaisons de résultats | 0 |
| Poids total | 0,217 t |
| Cotation fonctionnelle | 1,410 x 1,010 x 0,470 m |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
