Manual en línea de RFEM | Superficies

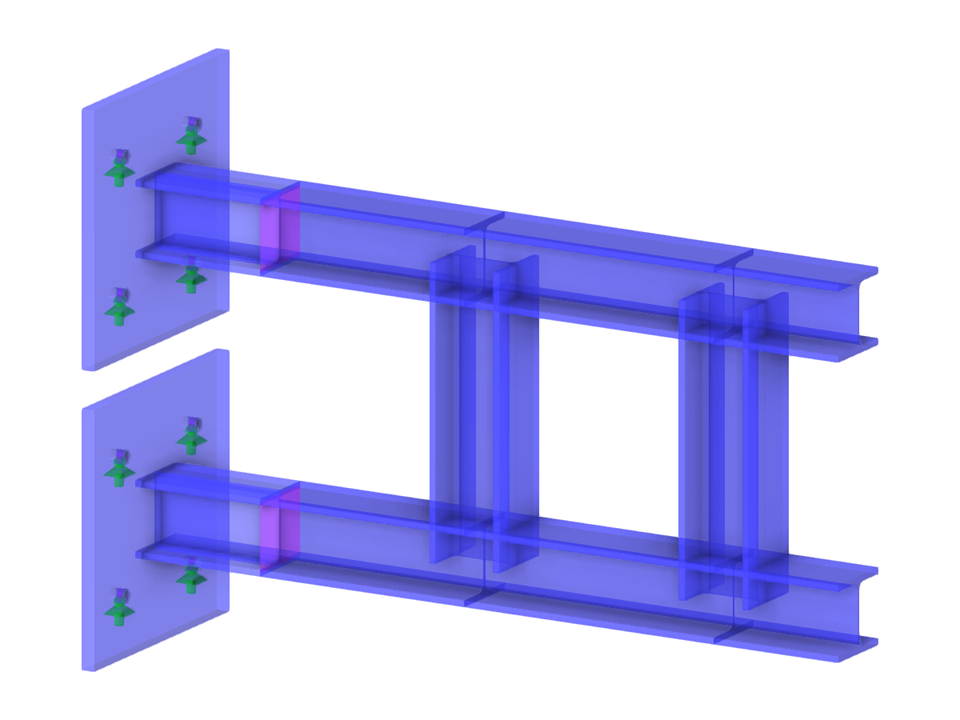

Ménsula de extensión de tubo con placa frontal y anclaje modelados como superficies con apoyo en nudo.
Ménsula de extensión de tubo
| Número de nudos | 59 |
| Número de líneas | 66 |
| Número de barras | 8 |
| Número de superficies | 22 |
| Número de sólidos | 0 |
| Número de casos de carga | 2 |
| Número de combinaciones de carga | 4 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0.217 t |
| Dimensiones | 1,410 x 1,010 x 0,470 m |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
