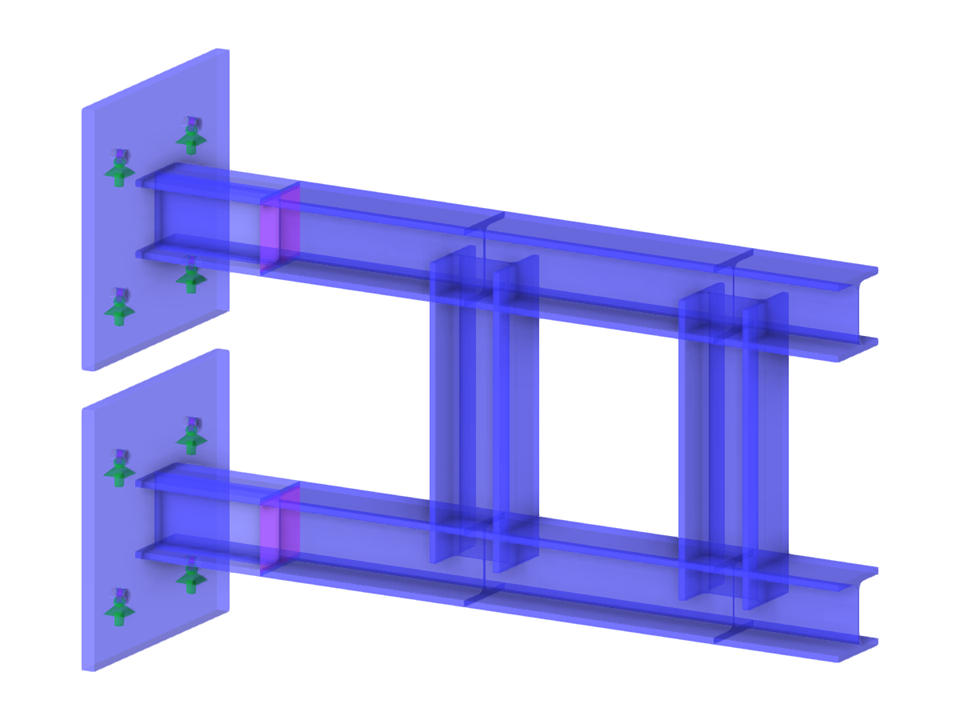

Prolungamento di mensola porta tubi con piastra terminale modellata in superficie e ancoraggio modellato con vincolo esterno del nodo.
Prolungamento di mensola porta tubi
| Numero di nodi | 59 |
| Numero di linee | 66 |
| Numero di aste | 8 |
| Numero di superfici | 22 |
| Numero di solidi | 0 |
| Numero di casi di carico | 2 |
| Nr. di combinazioni di carico | 4 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,217 t |
| Dimensioni | 1.410 x 1.010 x 0.470 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
