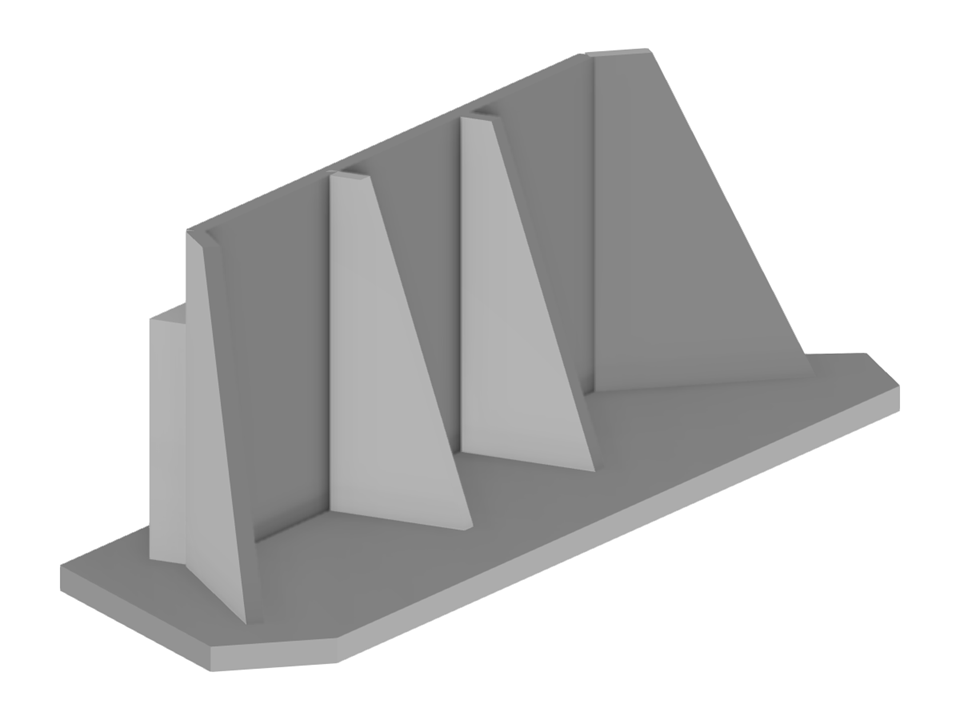

Parametrização da geometria do encontro de uma ponte em betão, modelado como superfícies e sólidos.
- Modelo criado pela equipa de engenharia da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.
Pilar de ponte
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 73 |
| Número de linhas | 65 |
| Número de barras | 0 |
| Número de superfícies | 22 |
| Número de sólidos | 1 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 255,910 t |
| Dimensões | 5,814 x 5,500 x 20,028 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
