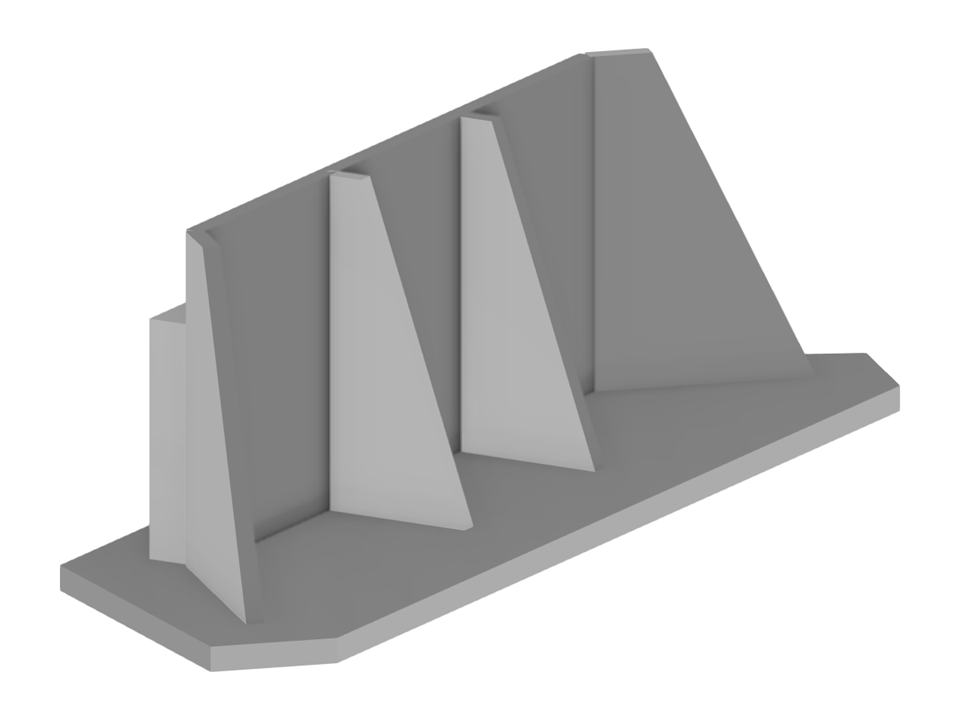

Parametrisierung der Geometrie eines Brückenwiderlagers aus Beton, modelliert als Flächen und Volumenkörper.
- Modell erstellt vom Ingenieurteam von Dlubal Latam. Das Modell ist auch als parametrisierter Block auf der Website von Dlubal Latam verfügbar.
Brückenwiderlager
Blockparameter dynamisch editierbar | |
Anzahl Knoten | 73 |
Anzahl Linien | 65 |
Anzahl Stäbe | 0 |
Anzahl Flächen | 22 |
Anzahl Volumenkörper | 1 |
Anzahl Lastfälle | 1 |
Anzahl Lastkombinationen | 0 |
Anzahl Ergebniskombinationen | 0 |
Gesamtgewicht | 255,910 t |
Abmessungen | 5,814 x 5,500 x 20,028 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
