Instrukcja online programu RFEM | Powierzchnie

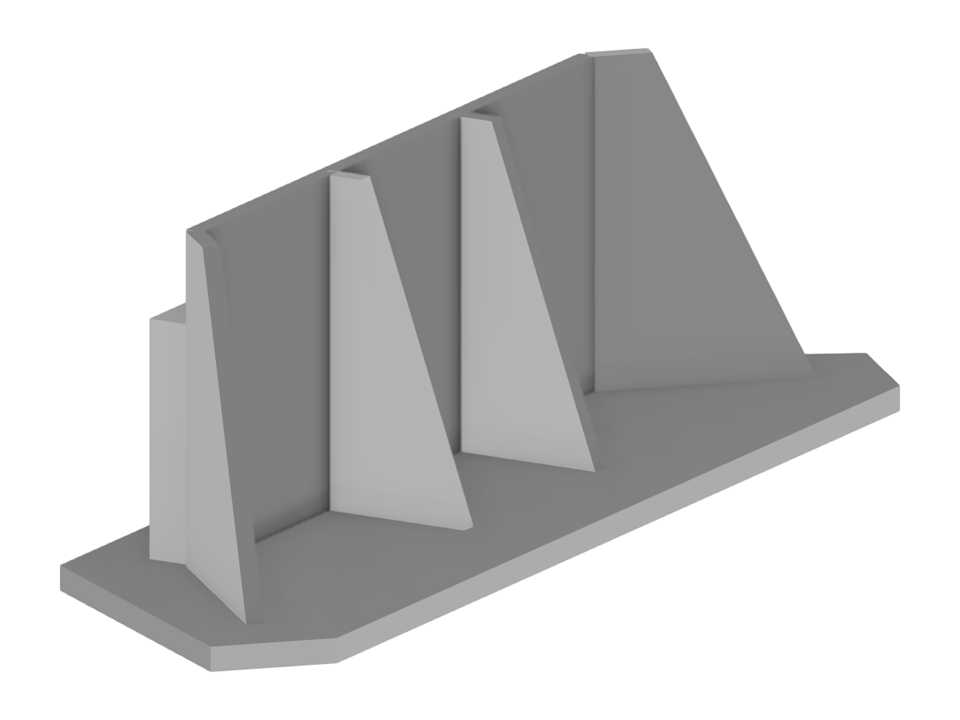

Parametryzacja geometrii betonowego przyczółka mostowego, modelowanego za pomocą powierzchni i brył.
- Model stworzony przez zespół inżynierów Dlubal Latam. Model jest również dostępny jako sparametryzowany blok na stronie internetowej Dlubal Latam.
przyczółek
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 73 |
| Liczba linii | 65 |
| Liczba prętów | 0 |
| Liczba powierzchni | 22 |
| Ilość brył | 1 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 255,910 t |
| Wymiarowanie | 5,814 x 5,500 x 20,028 m |
