Manual en línea de RFEM | Superficies

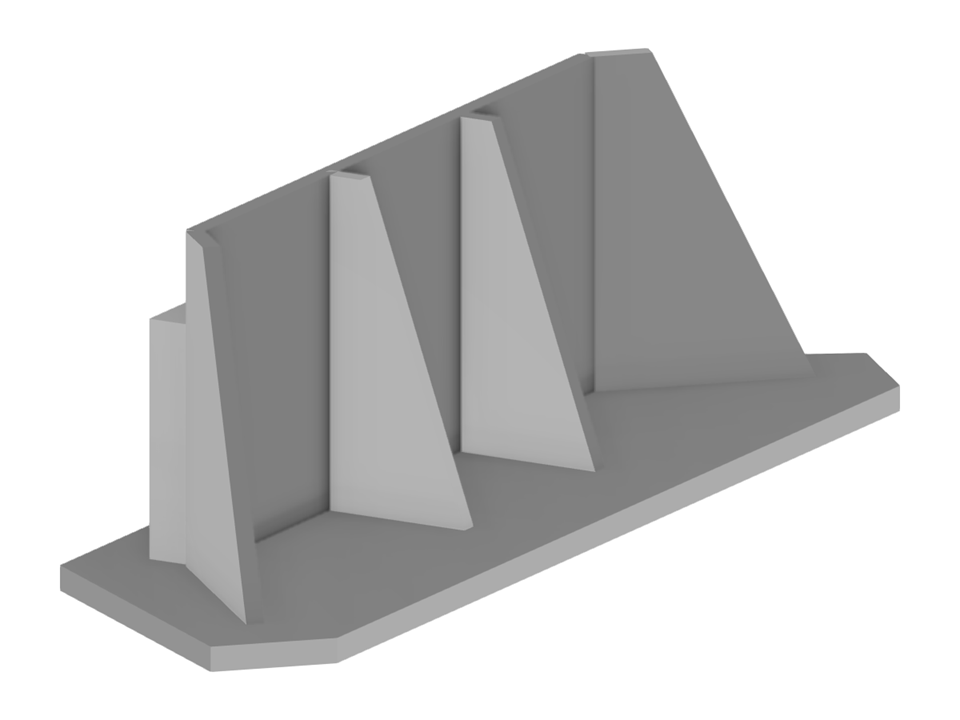

Parametrización de la geometría de un estribo de puente de hormigón, modelado como superficies y sólidos.
- Modelo creado por el equipo de ingeniería de Dlubal Latam. El modelo también está disponible como bloque parametrizado en la página web de Dlubal Latam.
Pilar de puente
| Los parámetros de los bloques se pueden editar dinámicamente | |
| Número de nudos | 73 |
| Número de líneas | 65 |
| Número de barras | 0 |
| Número de superficies | 22 |
| Número de sólidos | 1 |
| Número de casos de carga | 1 |
| Número de combinaciones de carga | 0 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 255.910 t |
| Dimensiones | 5,814 x 5,500 x 20,028 m |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
