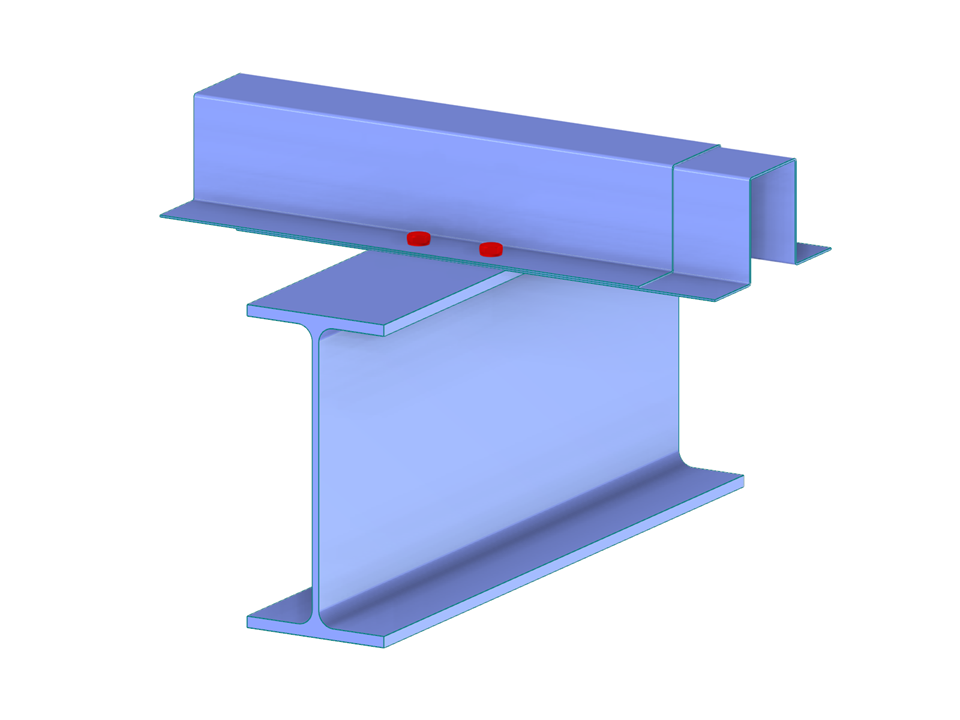

Madres em omega contínuas ligadas ao banzo superior da viga de apoio. Outro exemplo da utilização de ligações de aço para secções formadas a frio.
Ligação de madres Omega
| Número de nós | 13 |
| Número de linhas | 12 |
| Número de barras | 12 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 1 |
| Número de combinações de resultados | 0 |
| Peso total | 0,490 t |
| Dimensões | 6,000 x 0,000 x 6,000 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
