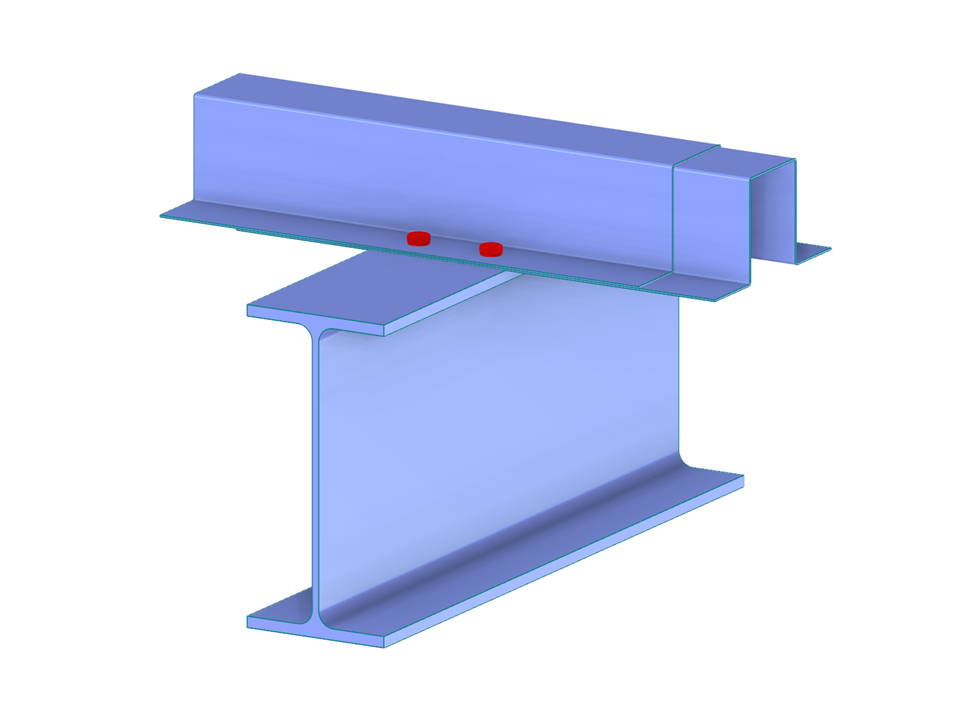

Correas de perfil omega continuas conectadas al ala superior de la viga de apoyo. Otro ejemplo del uso de uniones de acero para secciones de perfiles conformados en frío.
Conexión de correa de perfil omega
| Número de nudos | 13 |
| Número de líneas | 12 |
| Número de barras | 12 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinaciones de carga | 1 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0.490 t |
| Dimensiones | 6,000 x 0,000 x 6,000 m |
