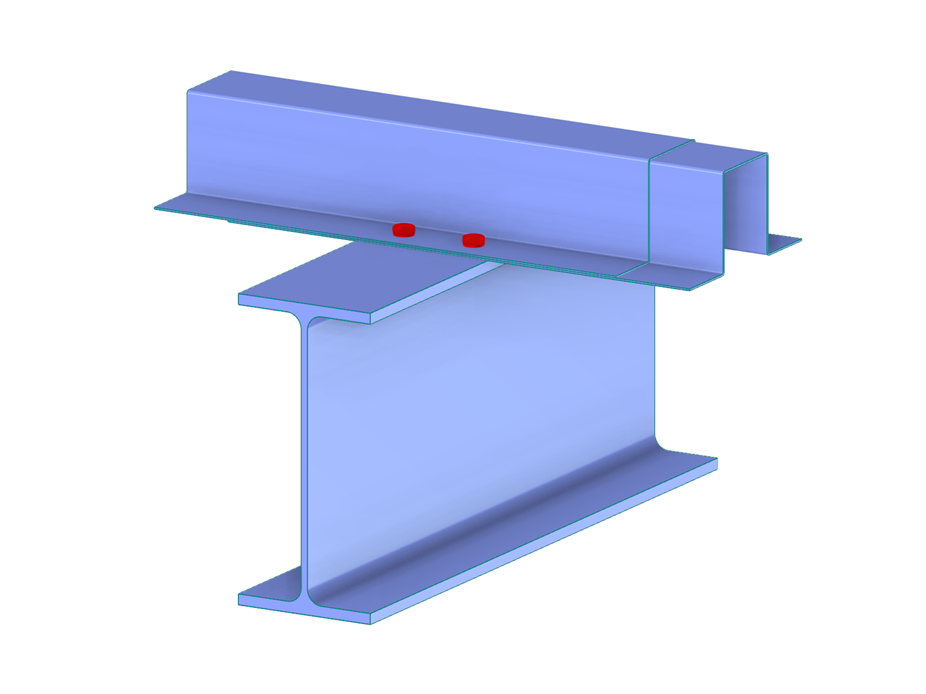

Arcarecci ad omega continui collegati all'ala superiore della trave di supporto. Un altro esempio dell'uso dei giunti in acciaio per le sezioni piegate a freddo.
Collegamento per arcarecci Omega
| Numero di nodi | 13 |
| Numero di linee | 12 |
| Numero di aste | 12 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 1 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,490 t |
| Dimensioni | 6.000 x 0.000 x 6.000 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
