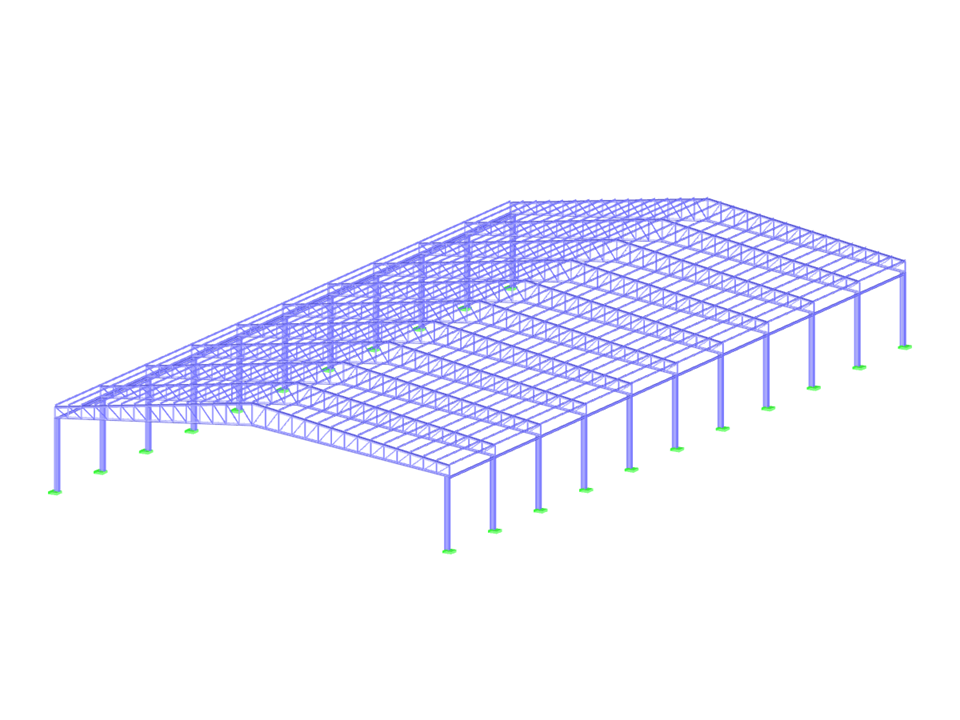

Parametrização da geometria de um edifício completo com pórticos em aço constituídos por vigas trianguladas com um número variável de verticais e diagonais.
Modelo criado pela equipa de engenharia da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.
Edifício industrial
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 704 |
| Número de linhas | 1067 |
| Número de barras | 1067 |
| Peso total | 85,730 t |
| Dimensões | 31,240 x 61,240 x 8,710 m |
| Versão do programa | 5.29.01 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
