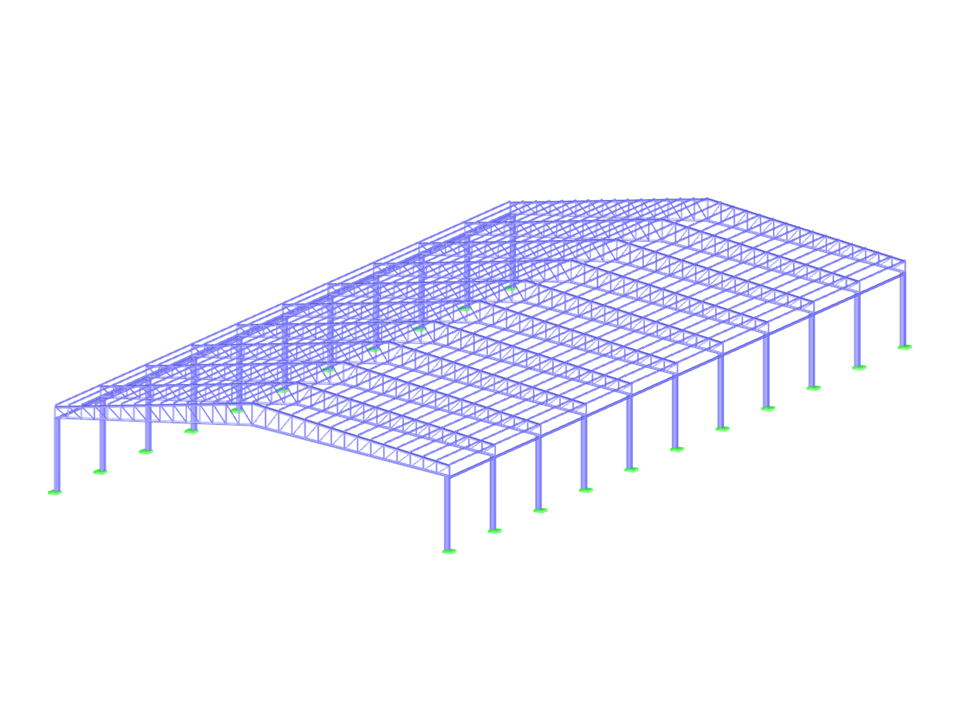

Parametrización de la geometría de un edificio completo con pórticos de acero compuestos por vigas de celosía con un número variable de montantes y diagonales.
Modelo creado por el equipo de ingeniería de Dlubal Latam. El modelo también está disponible como bloque parametrizado en la página web de Dlubal Latam.
Edificio industrial
| Los parámetros de los bloques se pueden editar dinámicamente | |
| Número de nudos | 704 |
| Número de líneas | 1067 |
| Número de barras | 1067 |
| Peso completo | 85.730 t |
| Dimensiones | 31,240 x 61,240 x 8,710 m |
| Versión del programa | 5.29.01 |
