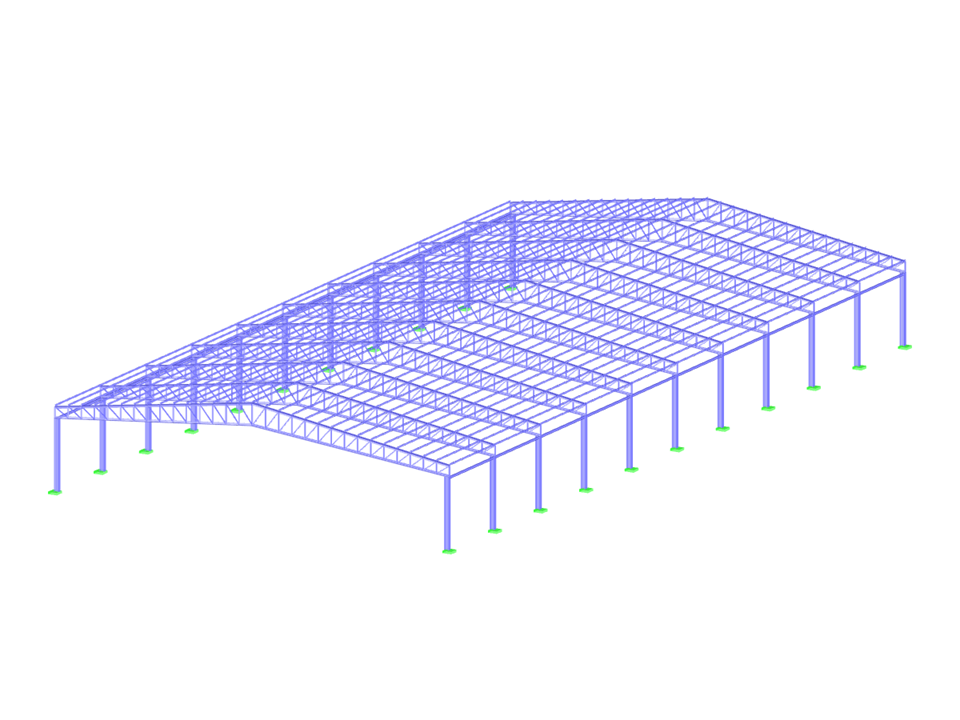

Parametrizzazione della geometria di un edificio completo con telai a portale in acciaio costituiti da travi reticolari con un numero variabile di montanti e diagonali.
Modello creato dal team di ingegneri di Dlubal Latam. Il modello è disponibile anche come blocco parametrizzato sul sito web di Dlubal Latam.
Capannone industriale
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 704 |
| Numero di linee | 1067 |
| Numero di aste | 1067 |
| Peso totale | 85,730 t |
| Dimensioni | 31.240 x 61.240 x 8.710 m |
| Versione del programma | 5.29.01 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
