Parametrização da geometria de um tubo de secção variável modelado como superfície. Refinamento de malha de elementos finitos de superfície.
Modelo criado pela equipa de engenharia da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.

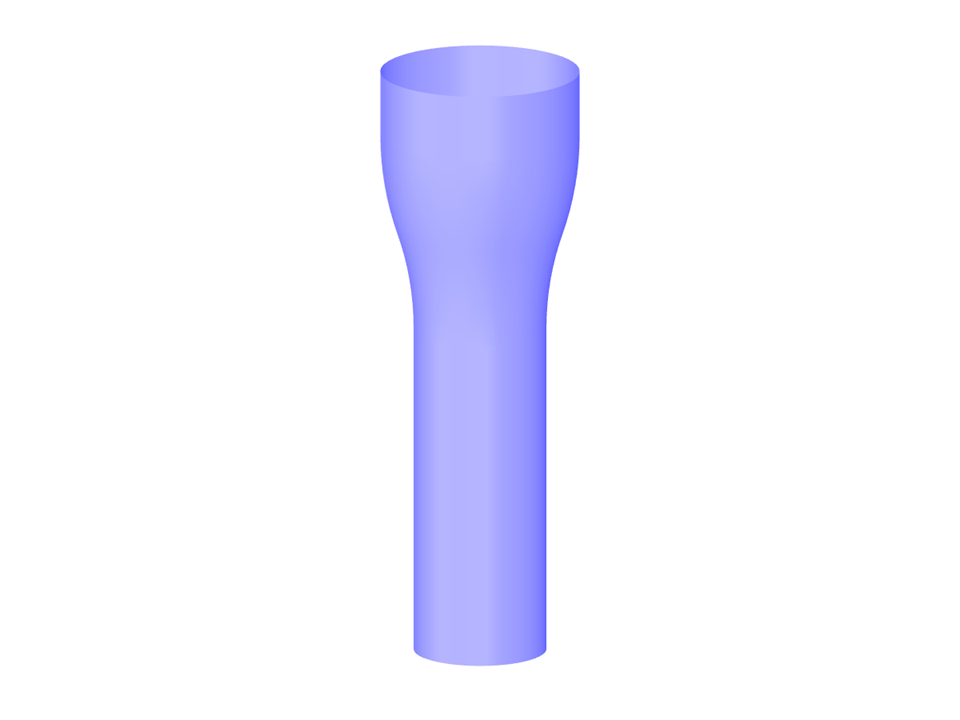

Tubo de secção variável
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 28 |
| Número de linhas | 24 |
| Número de superfícies | 8 |
| Peso total | 0,000 t |
| Dimensões | 0,085 x 0,085 x 0,205 m |
| Versão do programa | 5.29.01 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
