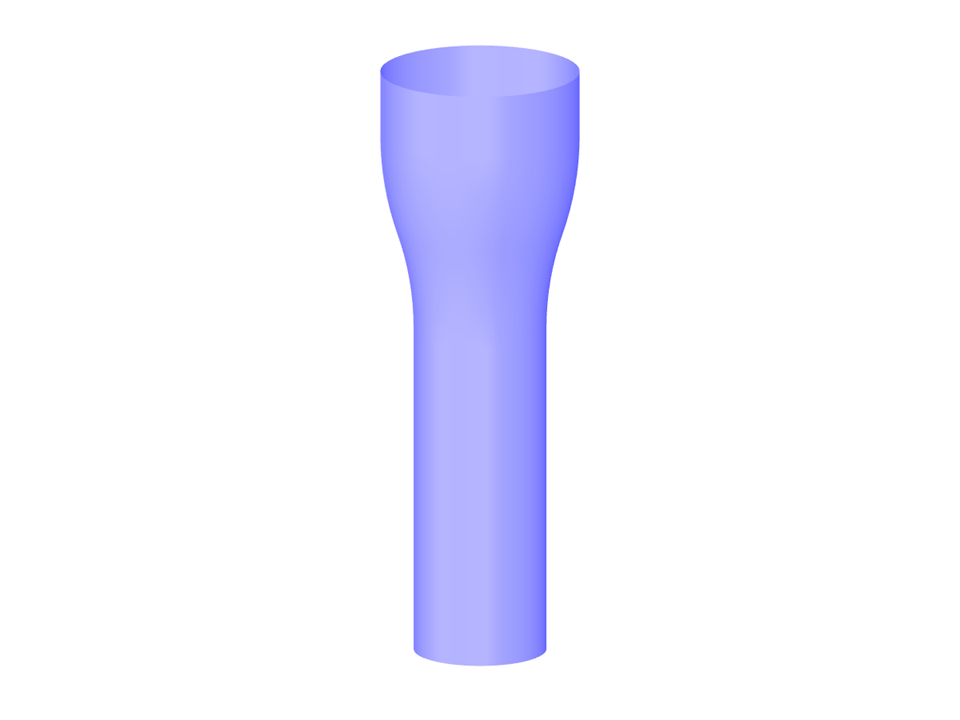

Parametrizzazione della geometria di un tubo a sezione variabile modellato come una superficie. Infittimento della mesh agli elementi finiti di superficie.
Modello creato dal team di ingegneri di Dlubal Latam. Il modello è disponibile anche come blocco parametrizzato sul sito web di Dlubal Latam.
Tubo a sezione variabile
I parametri del blocco possono essere modificati dinamicamente | |
Numero di nodi | 28 |
Numero di linee | 24 |
Numero di superfici | 8 |
Peso totale | 0,000 t |
Dimensioni | 0.085 x 0.085 x 0.205 m |
Versione del programma | 5.29.01 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
È possibile utilizzare l'opzione "Mesh indipendente preferita" nelle impostazioni della mesh EF per creare una mesh EF per oggetti integrati che sia indipendente l'uno dall'altro. Ciò consente di generare una mesh EF significativamente più dettagliata e precisa per i singoli oggetti che sono integrati l'uno nell'altro.
