Parametrisierung der Geometrie eines als Fläche modellierten Rohrs mit veränderlichem Querschnitt. FE-Netzverdichtung der Fläche.
Modell erstellt vom Ingenieurteam von Dlubal Latam. Das Modell ist auch als parametrisierter Block auf der Website von Dlubal Latam verfügbar.

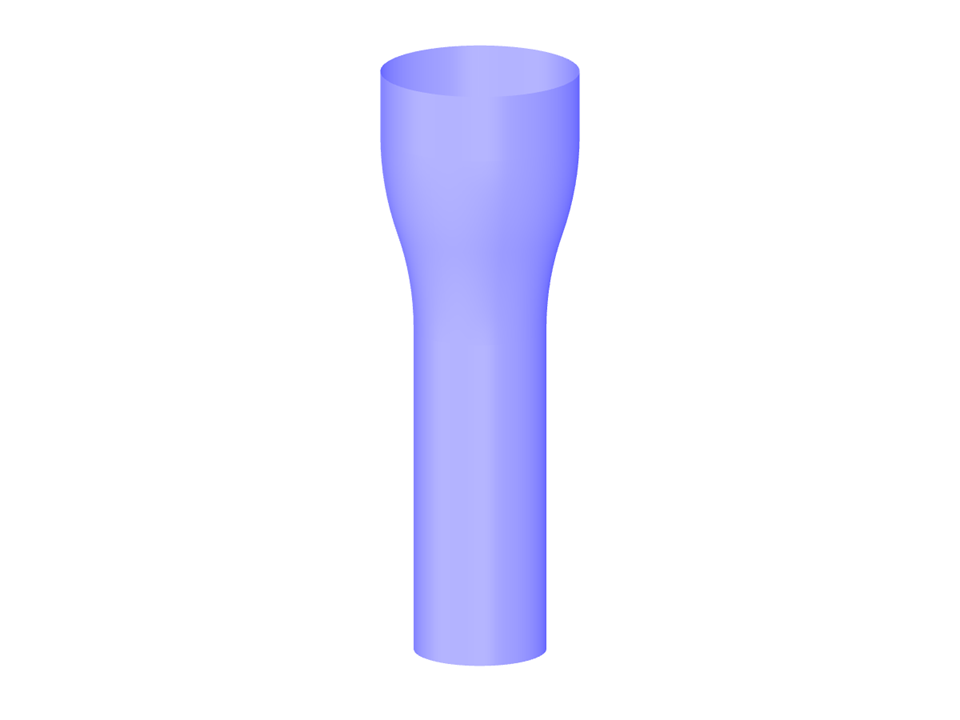

Rohr mit veränderlichem Querschnitt
| Blockparameter dynamisch editierbar | |
| Anzahl Knoten | 28 |
| Anzahl Linien | 24 |
| Anzahl Flächen | 8 |
| Gesamtgewicht | 0,000 t |
| Abmessungen | 0,085 x 0,085 x 0,205 m |
| Programmversion | 5.29.01 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
