449x

004239

14.6.2023

Parametrizace geometrie trubky s proměnným průřezem modelované jako plocha. Zahuštění sítě konečných prvků plochy.

Model vytvořený týmem inženýrů společnosti Dlubal Latam. Model je k dispozici také jako parametrický blok na webových stránkách společnosti Dlubal Latam.

(0)

0 z 5 hvězdiček

5 hvězdiček		0
4 hvězdičky		0
3 hvězdičky		0
2 hvězdičky		0
1 hvězdička		0

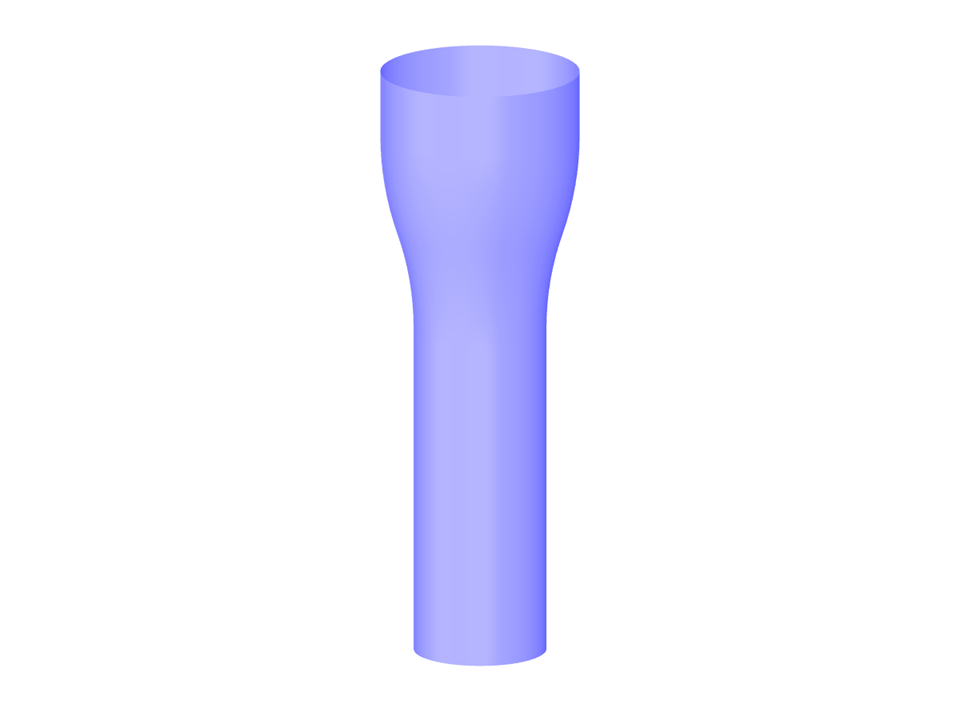

Potrubí s proměnným průřezem

Verze souboru

Dynamicky upravitelné parametry bloku
Počet uzlů	28
Počet linií	24
Počet ploch	8
Celková hmotnost	0,000 t
Rozměry	0,085 x 0,085 x 0,205 m
Verze programu	5.29.01

Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
