Parametrização de um pilar em consola para pórtico de ponte rolante, com cargas paramétricas e incorporado do procedimento de cálculo de vento segundo as normas argetinas CIRSOC 102.
Modelo criado pela equipa de engenharia da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.

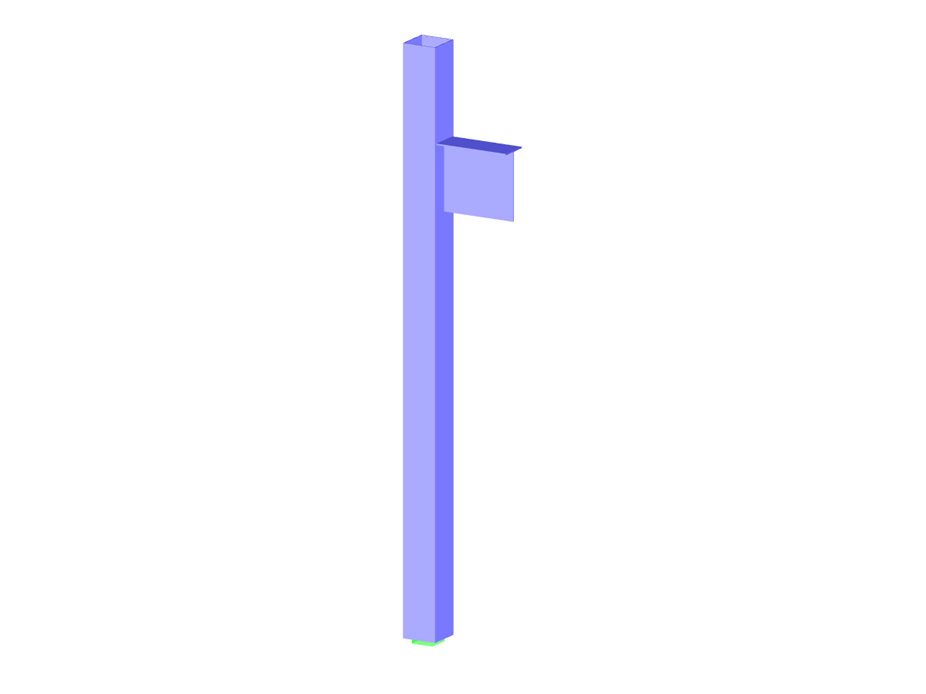

Pilar em consola
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 4 |
| Número de linhas | 2 |
| Número de barras | 2 |
| Número de casos de carga | 10 |
| Número de combinações de cargas | 40 |
| Número de combinações de resultados | 4 |
| Peso total | 0,420 t |
| Dimensões | 0,864 x 0,129 x 5,064 m |
| Versão do programa | 5.28.03 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
