Parametrización de un pilar con voladizo para puente grúa pórtico, con cargas paramétricas e incorporación del procedimiento de cálculo de viento según la norma argentina CIRSOC 102.
Modelo creado por el equipo de ingeniería de Dlubal Latam. El modelo también está disponible como bloque parametrizado en la página web de Dlubal Latam.

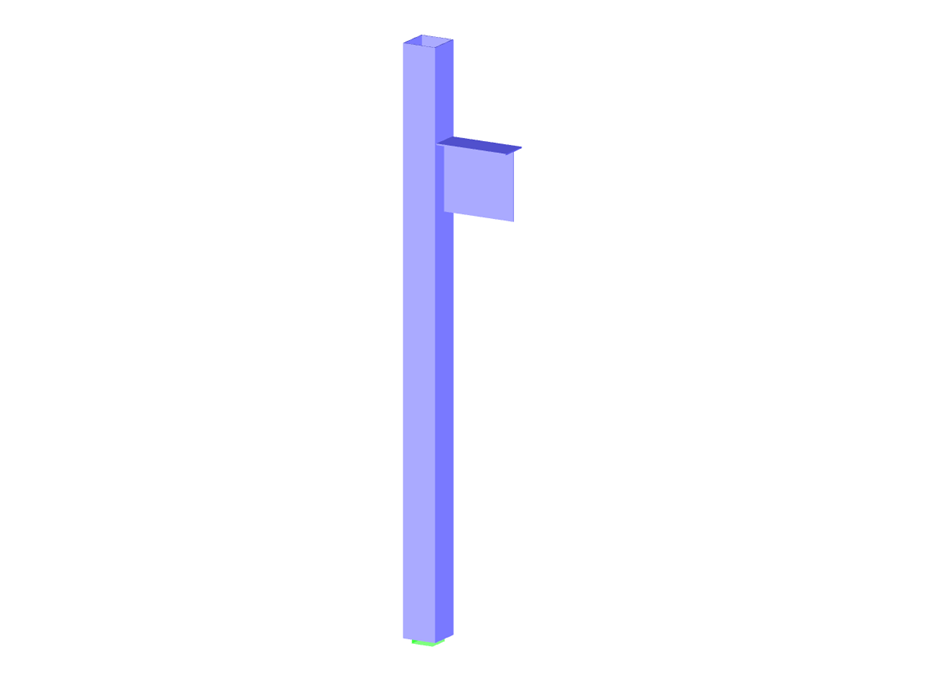

Columna en voladizo
| Los parámetros de los bloques se pueden editar dinámicamente | |
| Número de nudos | 4 |
| Número de líneas | 2 |
| Número de barras | 2 |
| Número de casos de carga | 10 |
| Número de combinaciones de carga | 40 |
| Número de combinaciones de resultados | 4 |
| Peso completo | 0.420 t |
| Dimensiones | 0,864 x 0,129 x 5,064 m |
| Versión del programa | 5.28.03 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
