Parametrizzazione di una colonna con sbalzo per carroponte, con carichi parametrici e incorporazione della procedura di calcolo del vento secondo le norme argentine CIRSOC 102.
Modello creato dal team di ingegneri di Dlubal Latam. Il modello è disponibile anche come blocco parametrizzato sul sito web di Dlubal Latam.

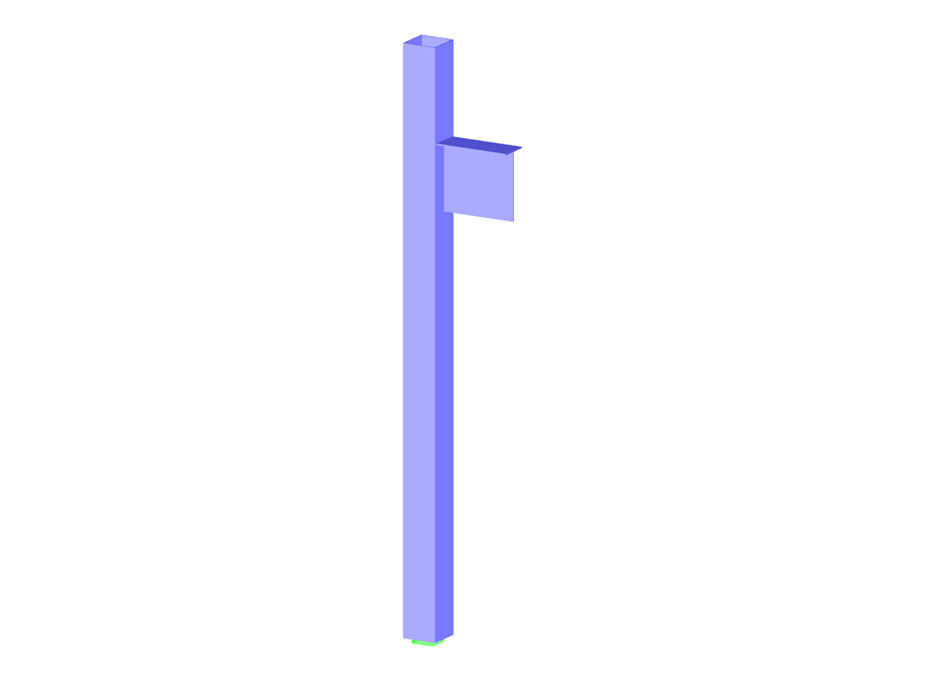

Colonna a sbalzo
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 4 |
| Numero di linee | 2 |
| Numero di aste | 2 |
| Numero di casi di carico | 10 |
| Nr. di combinazioni di carico | 40 |
| Nr. di combinazioni di risultati | 4 |
| Peso totale | 0,420 t |
| Dimensioni | 0.864 x 0.129 x 5.064 m |
| Versione del programma | 5.28.03 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
