Online manuál programu RFEM - Plochy (anglicky)
Parametrizace sloupu s konzolou pro portál mostového jeřábu s parametrickým zatížením a zahrnutím výpočtu větru podle argentinské normy CIRSOC 102.
Model vytvořený týmem inženýrů společnosti Dlubal Latam. Model je k dispozici také jako parametrický blok na webových stránkách společnosti Dlubal Latam.

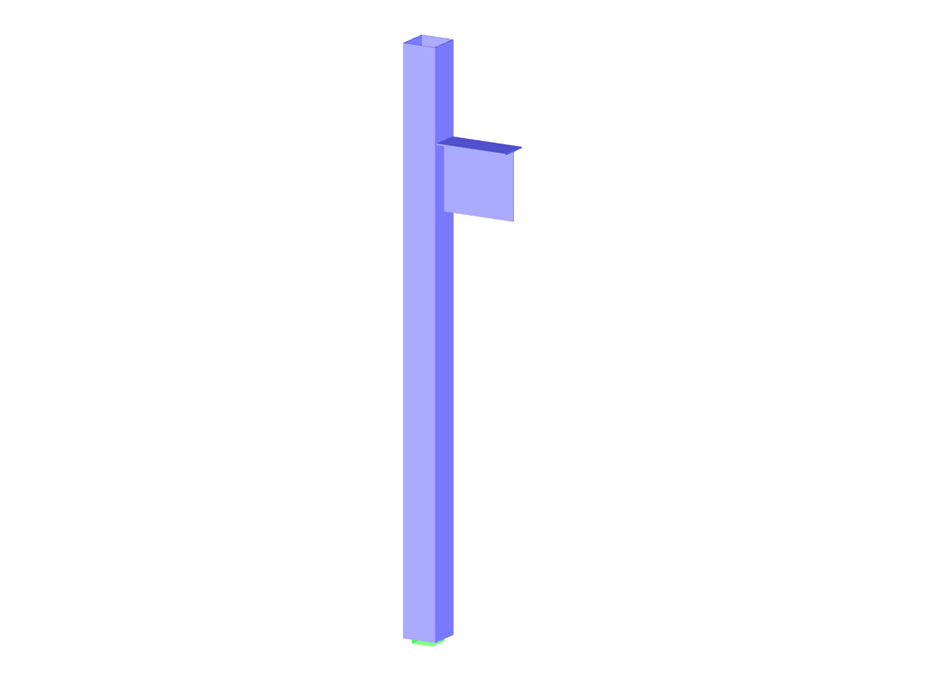

Konzolový sloup
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 4 |
| Počet linií | 2 |
| Počet prutů | 2 |
| Počet zatěžovacích stavů | 10 |
| Počet kombinací zatížení | 40 |
| Počet kombinací výsledků | 4 |
| Celková hmotnost | 0,420 t |
| Rozměry | 0,864 x 0,129 x 5,064 m |
| Verze programu | 5.28.03 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
