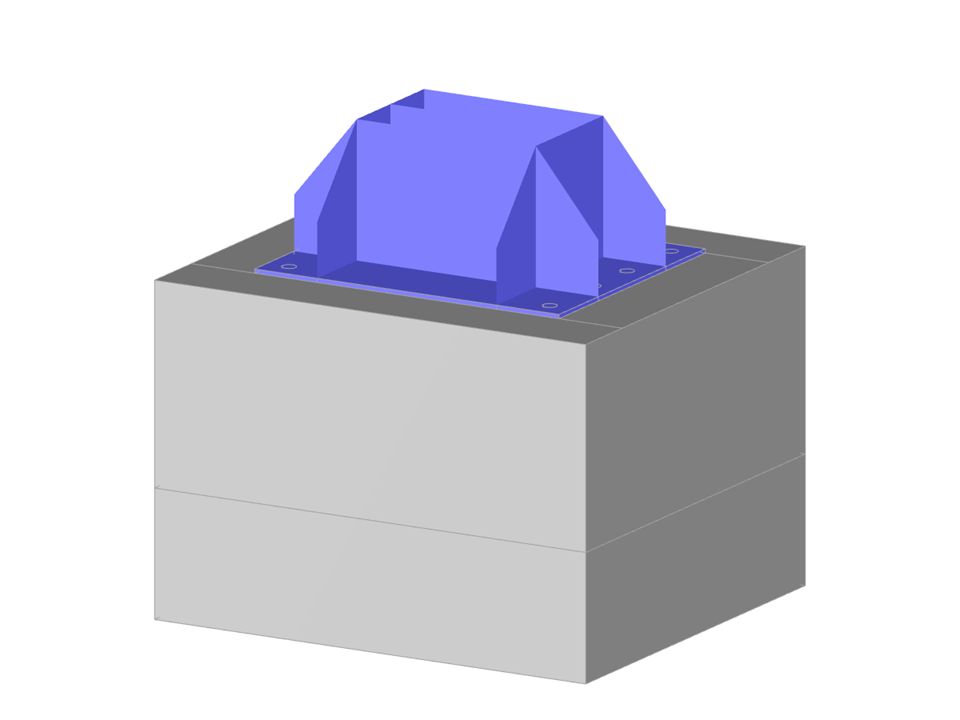

Parametrização de uma ligação de pilar em I com a sua laje de base ligada ao bloco de fundação através de oito parafusos de ancoragem. Refinamento da malha em linha e superfície.
Modelo criado pela equipa de engenharia da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.
Ligação pilar – laje de base – fundação
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 134 |
| Número de linhas | 133 |
| Número de barras | 8 |
| Número de superfícies | 65 |
| Número de sólidos | 3 |
| Peso total | 7,636 t |
| Dimensões | 1,700 x 1,500 x 1,715 m |
| Versão do programa | 5.28.03 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
