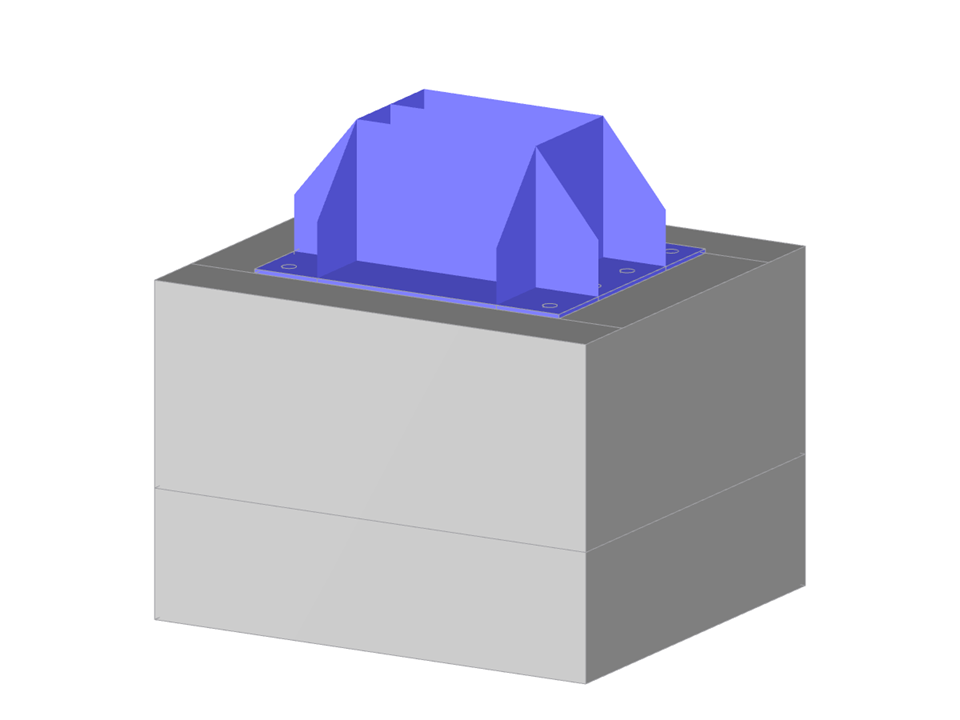

Parametrizace přípoje I-sloupu s patní deskou, která je spojena se základovým blokem pomocí osmi kotevních šroubů. Zahuštění sítě prvků v linii a na ploše.
Model vytvořený týmem inženýrů společnosti Dlubal Latam. Model je k dispozici také jako parametrický blok na webových stránkách společnosti Dlubal Latam.
Spojení sloupu - patní desky - základu
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 134 |
| Počet linií | 133 |
| Počet prutů | 8 |
| Počet ploch | 65 |
| Počet těles | 3 |
| Celková hmotnost | 7,636 t |
| Rozměry | 1,700 x 1,500 x 1,715 m |
| Verze programu | 5.28.03 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
