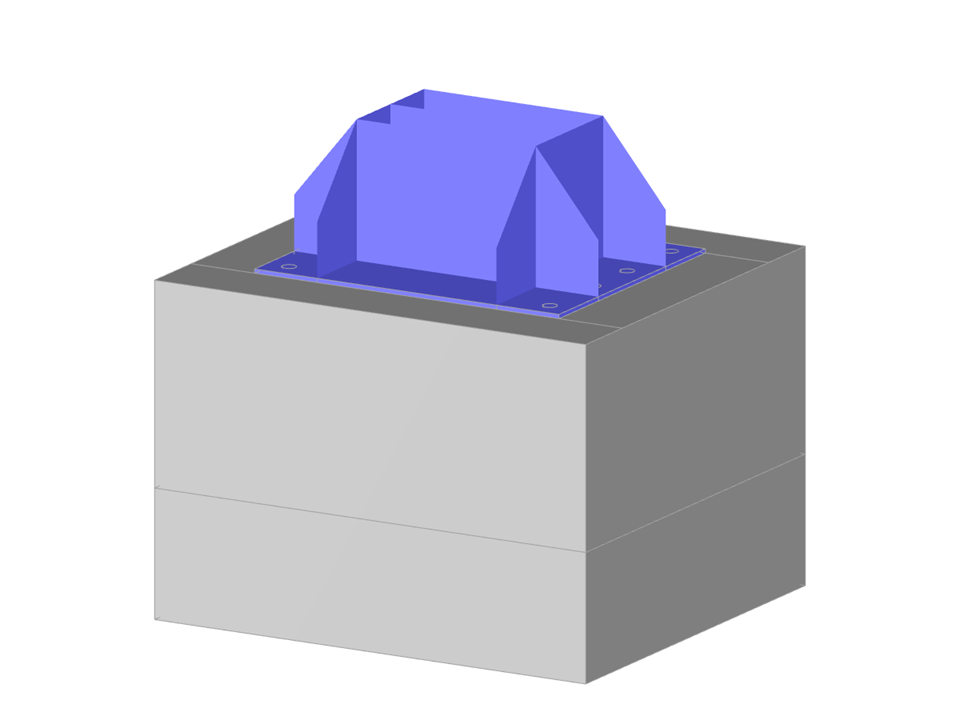

Parametryzacja połączenia słupa dwuteowego z płytą podstawy, połączoną z blokiem fundamentowym za pomocą ośmiu śrub kotwiących. Zagęszczenie siatki w linii i powierzchni.
Model stworzony przez zespół inżynierów Dlubal Latam. Model jest również dostępny jako sparametryzowany blok na stronie internetowej Dlubal Latam.
Połączenie Słup - płyta podstawy - fundament
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 134 |
| Liczba linii | 133 |
| Liczba prętów | 8 |
| Liczba powierzchni | 65 |
| Ilość brył | 3 |
| Ciężar całkowity | 7,636 t |
| Wymiarowanie | 1,700 x 1,500 x 1,715 m |
| Wersja programu | 5.28.03 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
