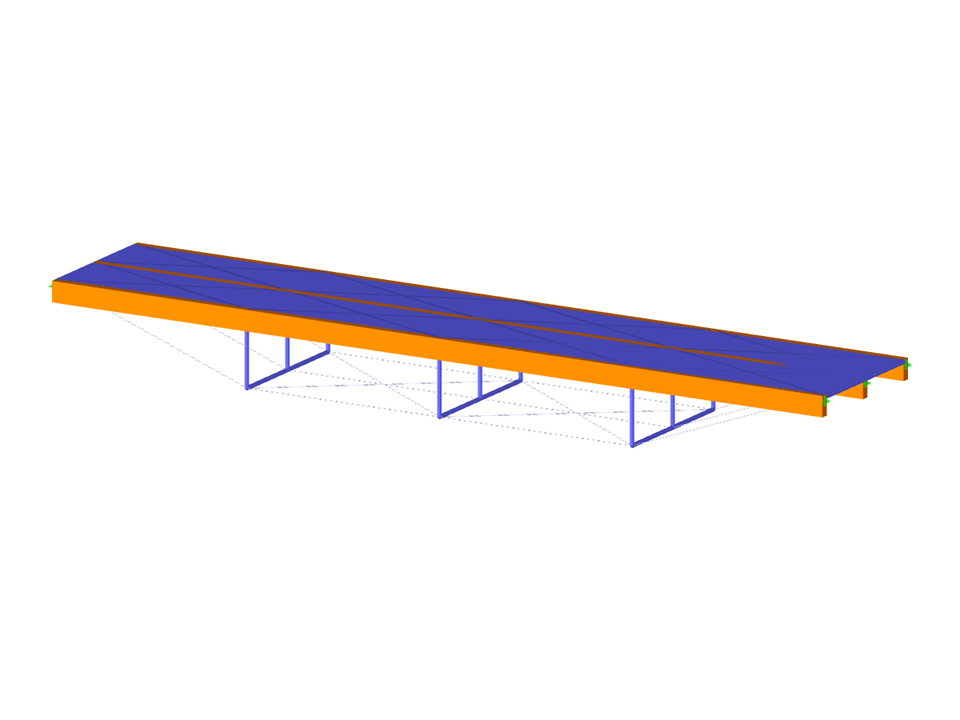

Parametrização da geometria de uma ponte com 3 vigas principais de madeira, escoras e cabos com chapa de aço superior.
Modelo criado pela equipa de engenharia da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.
Ponte com vigas de madeira
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 32 |
| Número de linhas | 61 |
| Número de barras | 61 |
| Número de superfícies | 4 |
| Número de casos de carga | 4 |
| Número de combinações de cargas | 12 |
| Número de combinações de resultados | 2 |
| Peso total | 6,240 t |
| Dimensões | 20,098 x 3,748 x 1,899 m |
| Versão do programa | 5.27.01 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
