Parametrizzazione della geometria di un ponte con 3 travi principali in legno, puntoni, funi con piastra superiore in acciaio.
Modello creato dal team di ingegneri di Dlubal Latam. Il modello è disponibile anche come blocco parametrizzato sul sito web di Dlubal Latam.

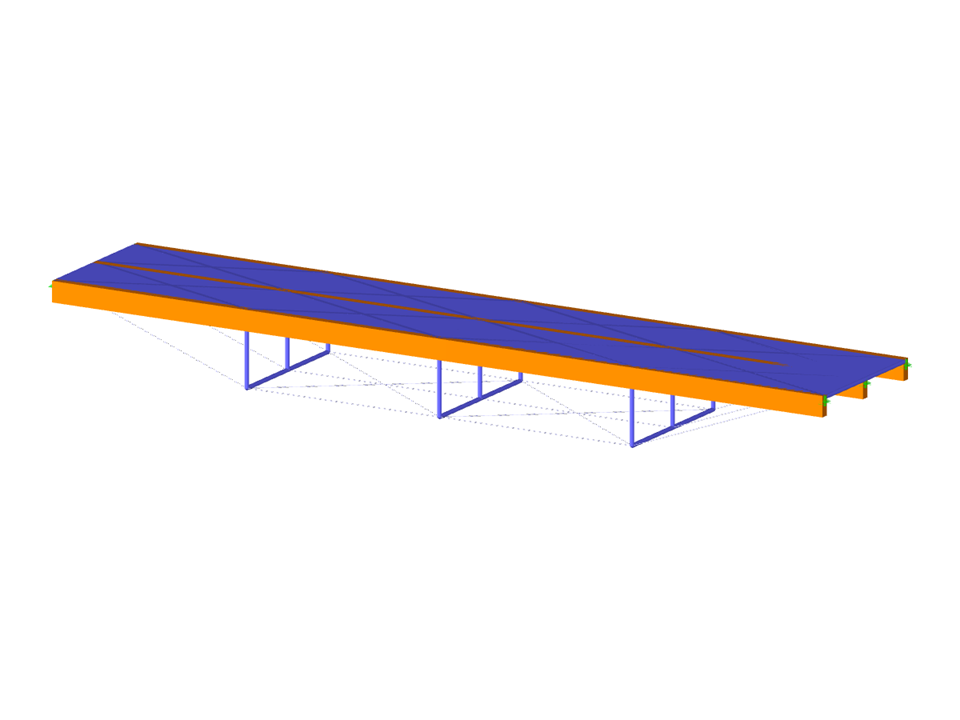

Ponte con travi in legno
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 32 |
| Numero di linee | 61 |
| Numero di aste | 61 |
| Numero di superfici | 4 |
| Numero di casi di carico | 4 |
| Nr. di combinazioni di carico | 12 |
| Nr. di combinazioni di risultati | 2 |
| Peso totale | 6,240 t |
| Dimensioni | 20.098 x 3.748 x 1.899 m |
| Versione del programma | 5.27.01 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
