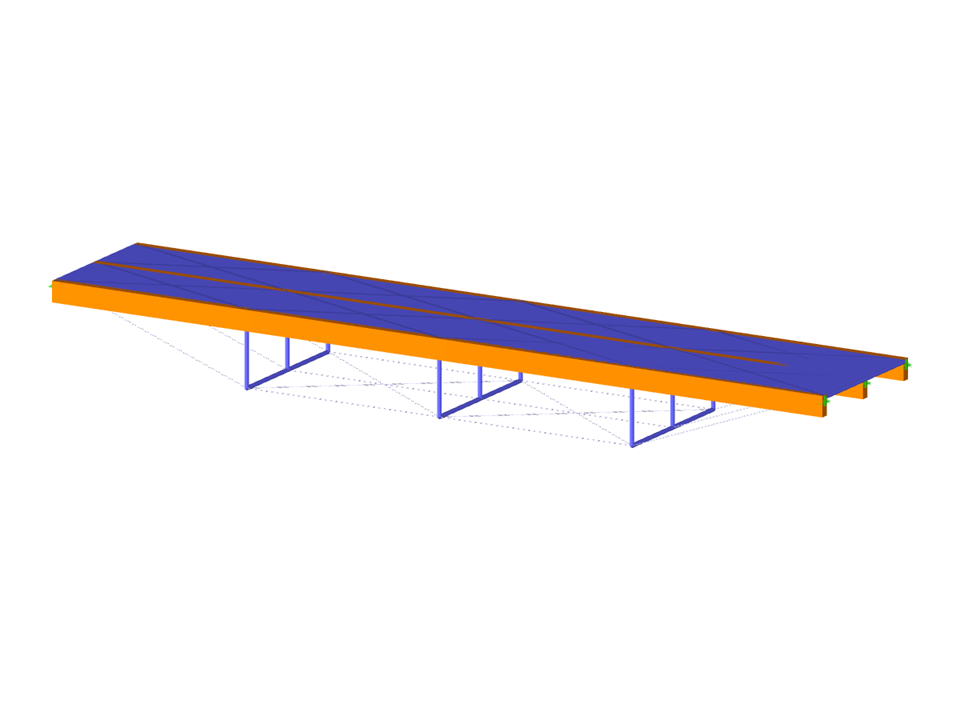

Parametrizace geometrie mostu se 3 hlavními dřevěnými nosníky, vzpěrami, lany s horní ocelovou deskou.
Model vytvořený týmem inženýrů společnosti Dlubal Latam. Model je k dispozici také jako parametrický blok na webových stránkách společnosti Dlubal Latam.
Most s dřevěnými nosníky
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 32 |
| Počet linií | 61 |
| Počet prutů | 61 |
| Počet ploch | 4 |
| Počet zatěžovacích stavů | 4 |
| Počet kombinací zatížení | 12 |
| Počet kombinací výsledků | 2 |
| Celková hmotnost | 6,240 t |
| Rozměry | 20,098 x 3,748 x 1,899 m |
| Verze programu | 5.27.01 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
