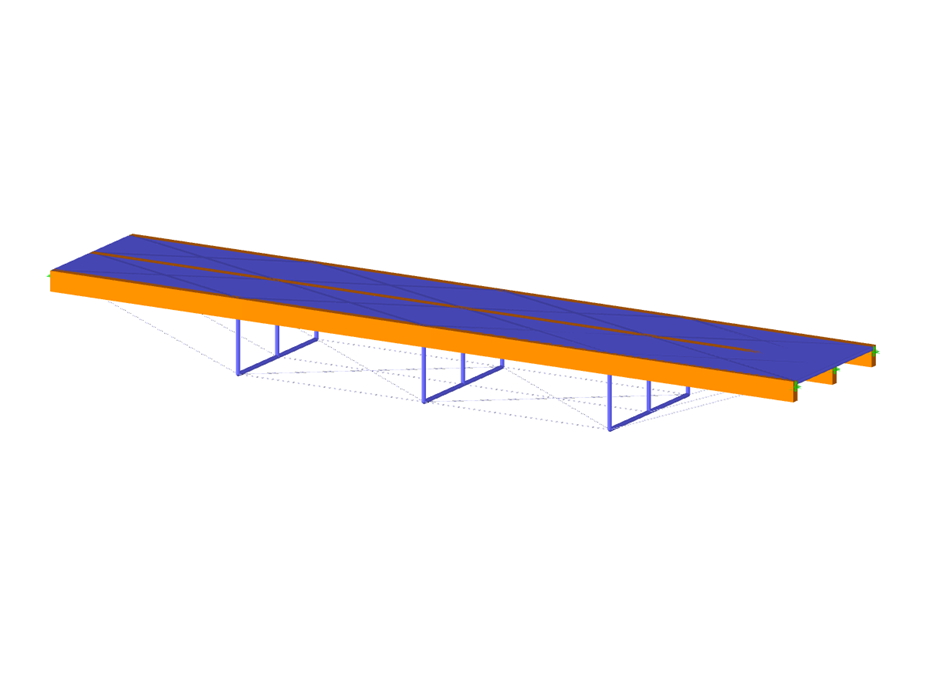

Parametrización de la geometría de un puente con 3 vigas principales de madera, bielas, cables con placa de acero superior.
Modelo creado por el equipo de ingeniería de Dlubal Latam. El modelo también está disponible como bloque parametrizado en la página web de Dlubal Latam.
Puente con vigas de madera
| Los parámetros de los bloques se pueden editar dinámicamente | |
| Número de nudos | 32 |
| Número de líneas | 61 |
| Número de barras | 61 |
| Número de superficies | 4 |
| Número de casos de carga | 4 |
| Número de combinaciones de carga | 12 |
| Número de combinaciones de resultados | 2 |
| Peso completo | 6.240 t |
| Dimensiones | 20,098 x 3,748 x 1,899 m |
| Versión del programa | 5.27.01 |
Aquí puede descargar varios modelos de estructuras que puede usar para fines de formación o para sus proyectos. Sin embargo, no ofrecemos ninguna garantía u obligación por la precisión o integridad de los modelos.
