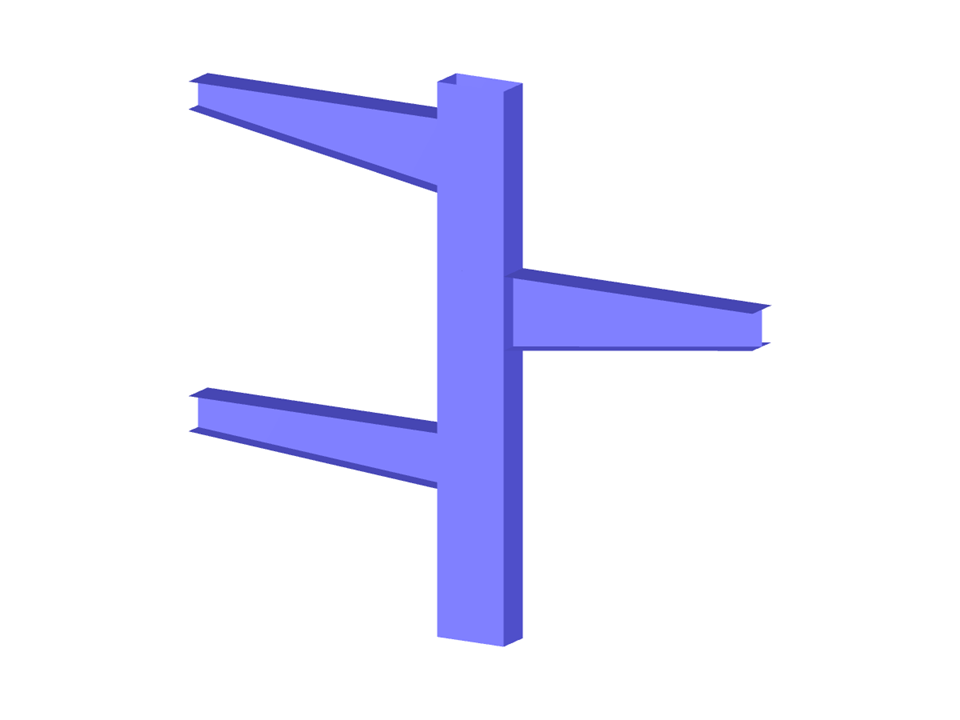

Parametrização da geometria de um pilar de secção retangular com três consolas de secção em I, incluindo cargas.
Modelo criado pela equipa de engenharia da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.
Pilar com consolas
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 57 |
| Número de linhas | 94 |
| Número de superfícies | 43 |
| Número de casos de carga | 3 |
| Peso total | 0,367 t |
| Dimensões | 3,400 x 0,200 x 3,000 m |
| Versão do programa | 5.24.02 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
