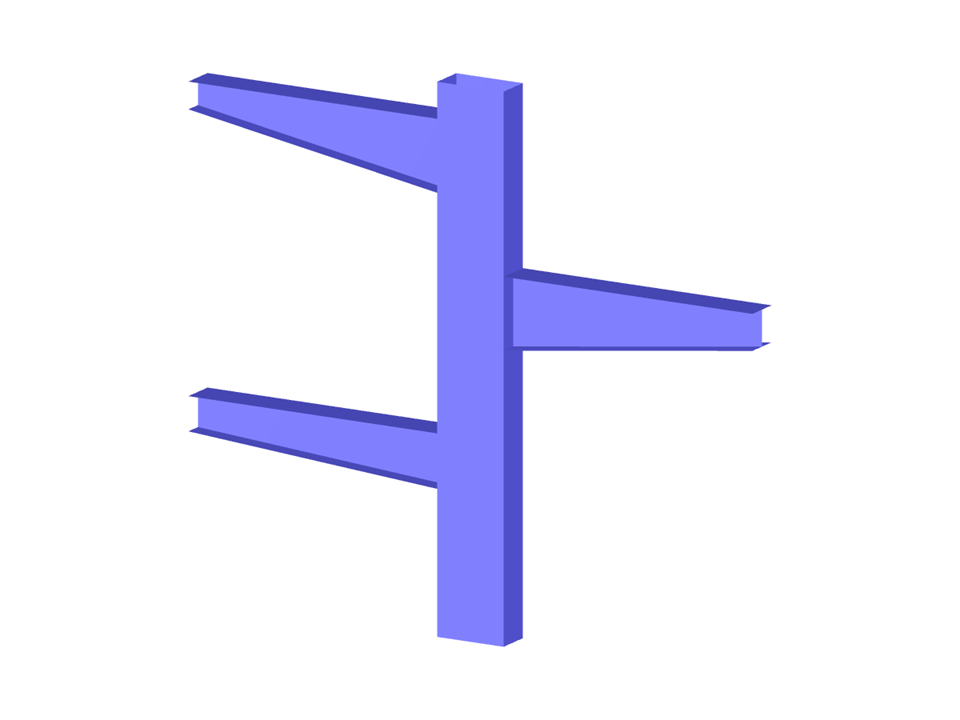

Parametrizzazione della geometria di una colonna a sezione rettangolare con tre sbalzi a sezione a I, compresi i carichi.
Modello creato dal team di ingegneri di Dlubal Latam. Il modello è disponibile anche come blocco parametrizzato sul sito web di Dlubal Latam.
Colonna con cantilever
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 57 |
| Numero di linee | 94 |
| Numero di superfici | 43 |
| Numero di casi di carico | 3 |
| Peso totale | 0,367 t |
| Dimensioni | 3.400 x 0.200 x 3.000 m |
| Versione del programma | 5.24.02 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
