Instrukcja online programu RFEM | Powierzchnie
Parametryzacja geometrii słupa o przekroju prostokątnym za pomocą trzech wsporników z przekrojów dwuteowych, z uwzględnieniem obciążeń.
Model stworzony przez zespół inżynierów Dlubal Latam. Model jest również dostępny jako sparametryzowany blok na stronie internetowej Dlubal Latam.

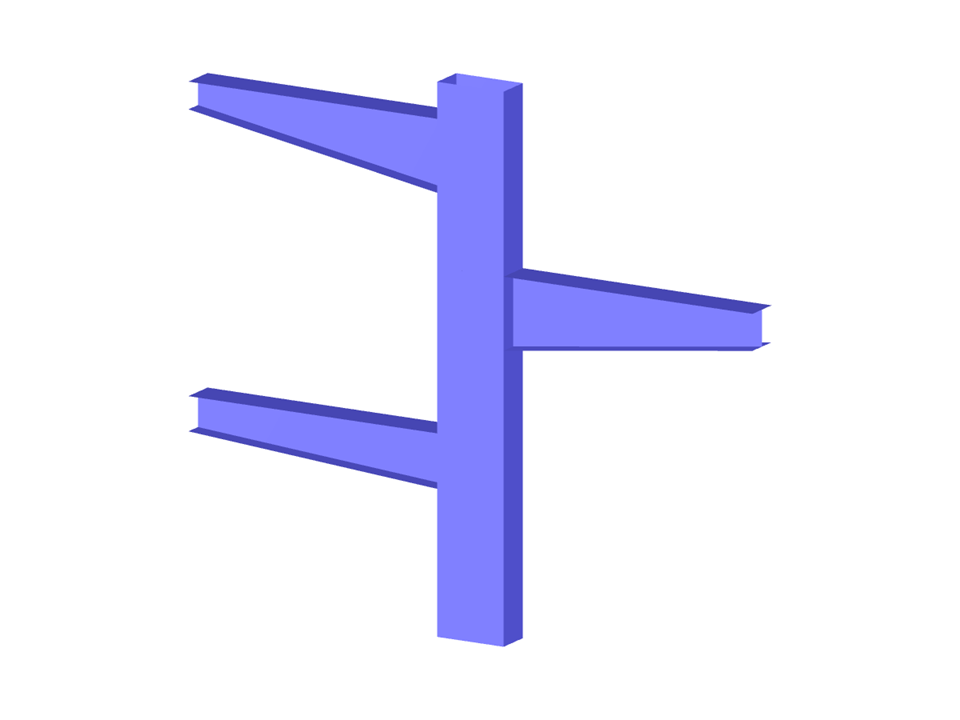

Słup ze wspornikami
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 57 |
| Liczba linii | 94 |
| Liczba powierzchni | 43 |
| Ilość przypadków obciążenia | 3 |
| Ciężar całkowity | 0,367 t |
| Wymiarowanie | 3,400 x 0,200 x 3,000 m |
| Wersja programu | 5.24.02 |
