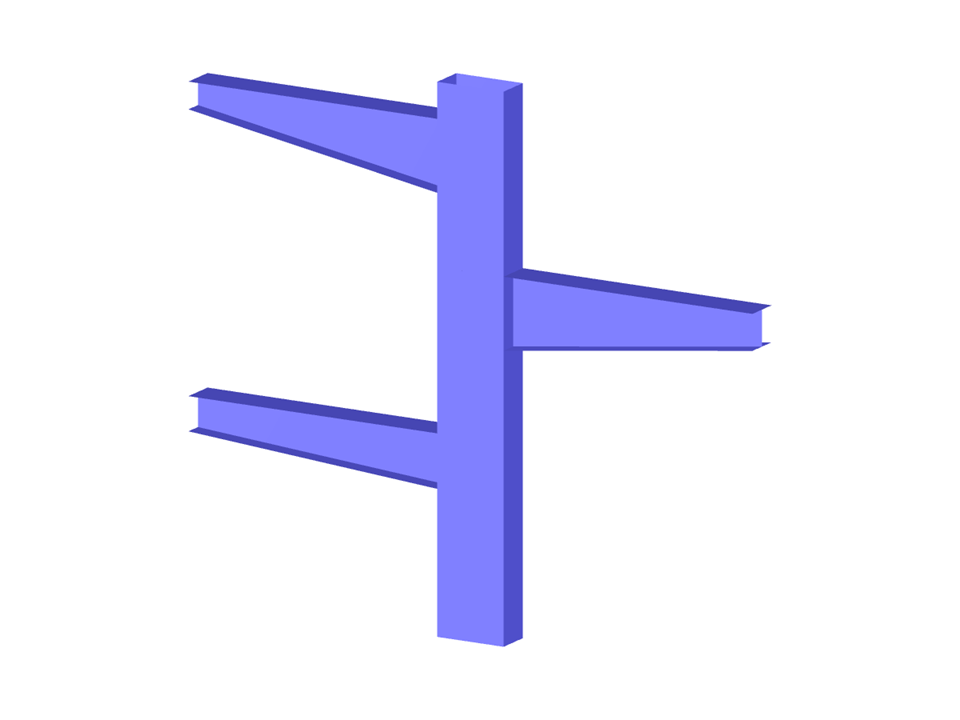

Sloup s konzolami
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 57 |
| Počet linií | 94 |
| Počet ploch | 43 |
| Počet zatěžovacích stavů | 3 |
| Celková hmotnost | 0,367 t |
| Rozměry | 3,400 x 0,200 x 3,000 m |
| Verze programu | 5.24.02 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
