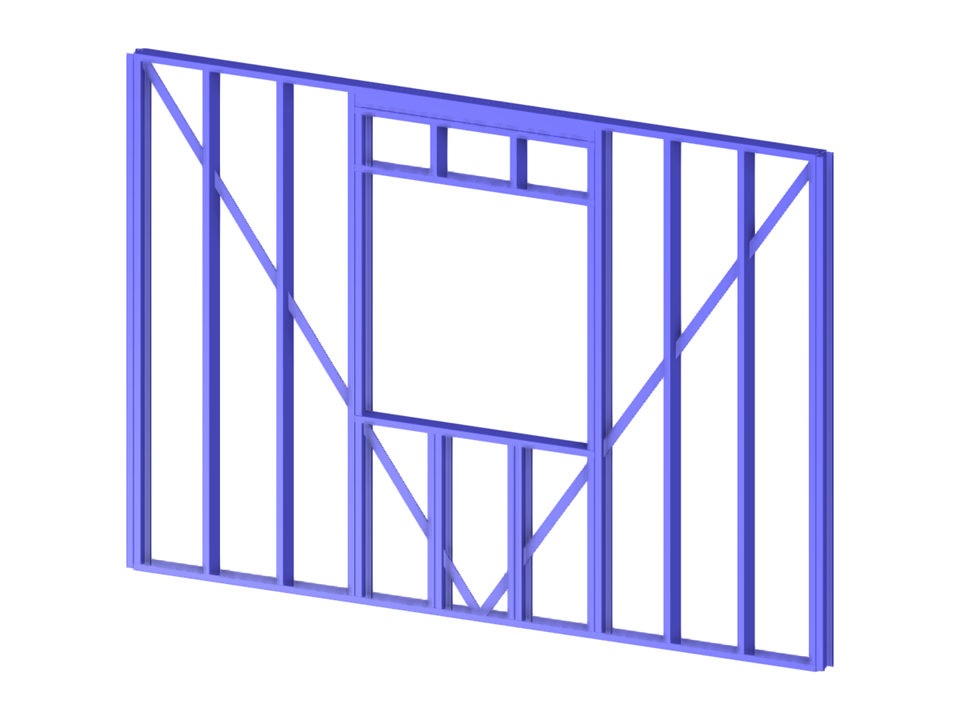

Parametrização da geometria de um painel de estrutura metálica com abertura em janela reforçada lateralmente por vigas diagonais.
Modelo criado pela equipa de engenharia da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.
Painel de estrutura de aço com abertura de janela
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 33 |
| Número de linhas | 24 |
| Número de barras | 24 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 2 |
| Número de combinações de resultados | 0 |
| Peso total | 0,130 t |
| Dimensões | 3,700 x 2,500 x 0,000 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
