Parametryzacja geometrii panelu stalowego szkieletu z otworem okiennym stężonym bocznie za pomocą belek ukośnych.
Model stworzony przez zespół inżynierów Dlubal Latam. Model jest również dostępny jako sparametryzowany blok na stronie internetowej Dlubal Latam.

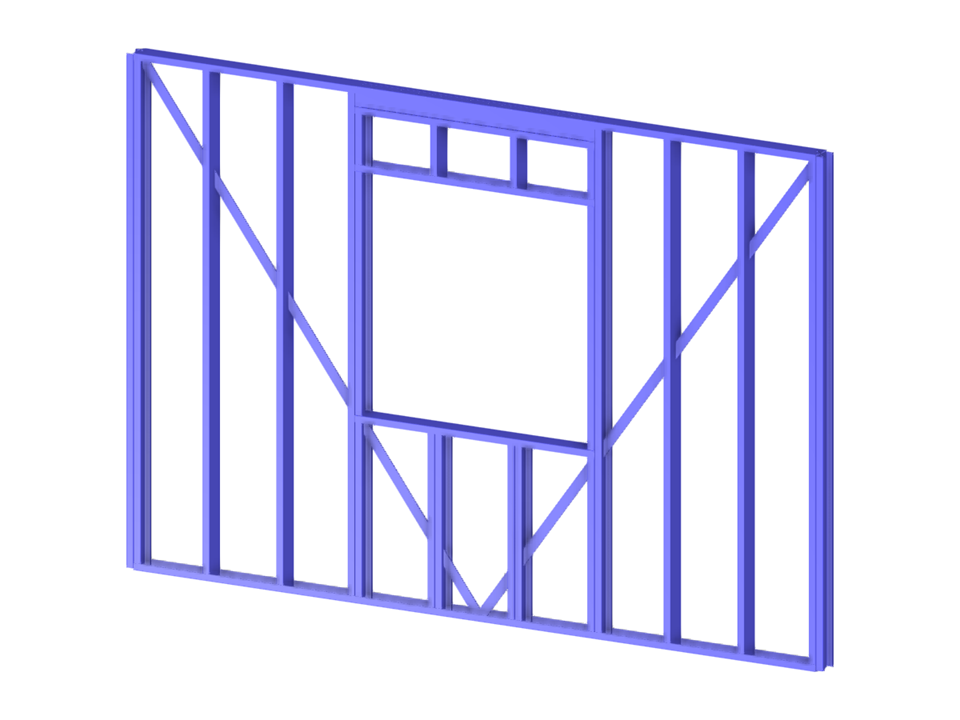

Stalowy panel szkieletowy z otworem okiennym
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 33 |
| Liczba linii | 24 |
| Liczba prętów | 24 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 2 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 0,130 t |
| Wymiarowanie | 3,700 x 2,500 x 0,000 m |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
