Parametrizace geometrie pole ocelové rámové konstrukce s okenním otvorem bočně vyztuženým diagonálními nosníky.
Model vytvořený týmem inženýrů společnosti Dlubal Latam. Model je k dispozici také jako parametrický blok na webových stránkách společnosti Dlubal Latam.

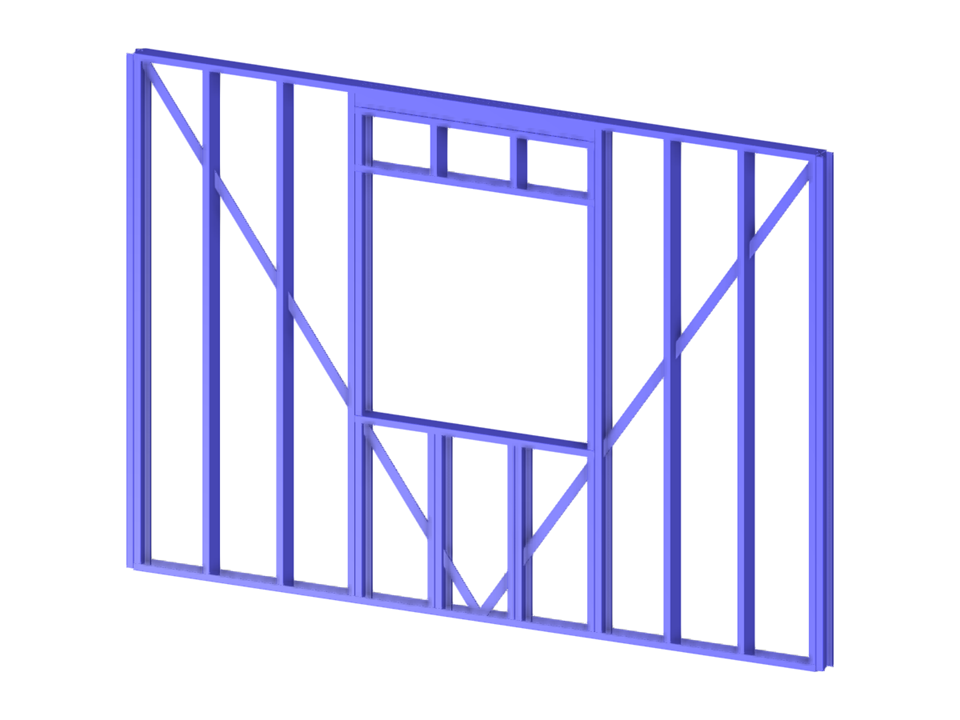

Ocelový rámový panel s okenním otvorem
| Dynamicky upravitelné parametry bloku | |
| Počet uzlů | 33 |
| Počet linií | 24 |
| Počet prutů | 24 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 2 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 0,130 t |
| Rozměry | 3,700 x 2,500 x 0,000 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
