Manual en línea de RFEM | Superficies
Parametrización de la geometría de un panel de entramado de acero con una abertura de ventana arriostrada lateralmente mediante vigas diagonales.
Un modelo creado por el equipo de ingeniería de Dlubal Latam. El modelo también está disponible como bloque parametrizado en la página web de Dlubal Latam.

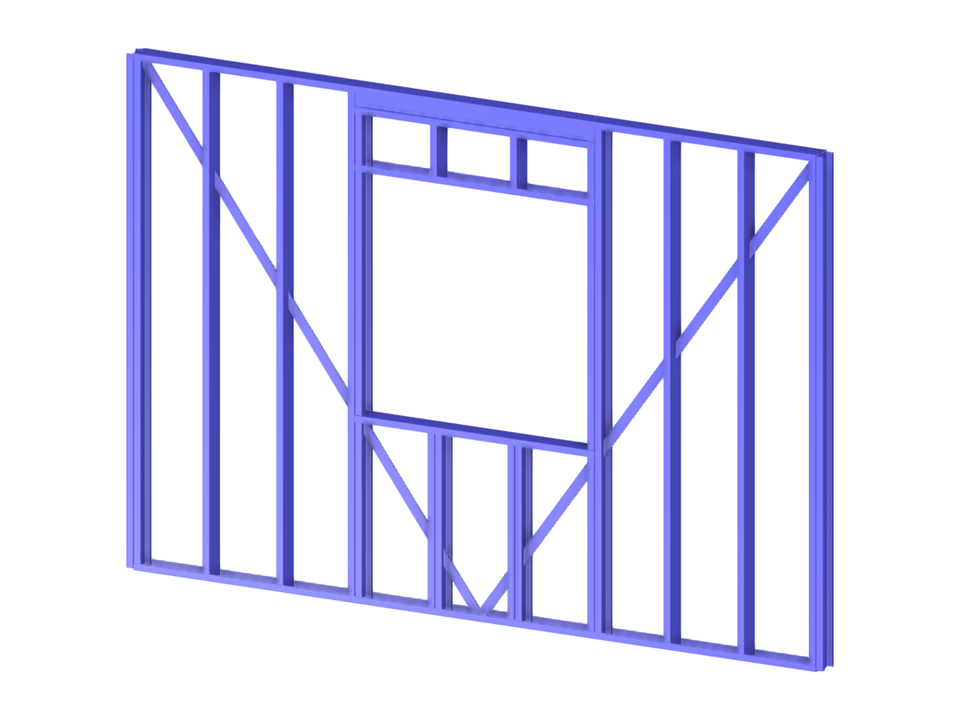

Panel de entramado de acero con abertura de ventana
| Los parámetros de los bloques se pueden editar dinámicamente | |
| Número de nudos | 33 |
| Número de líneas | 24 |
| Número de barras | 24 |
| Número de superficies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinaciones de carga | 2 |
| Número de combinaciones de resultados | 0 |
| Peso completo | 0.130 t |
| Dimensiones | 3,700 x 2,500 x 0,000 m |
