Parametrização da ligação de um pilar de aço a uma placa de betão através de uma chapa de aço e parafusos de ancoragem.
Modelo criado pela equipa de engenharia da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.

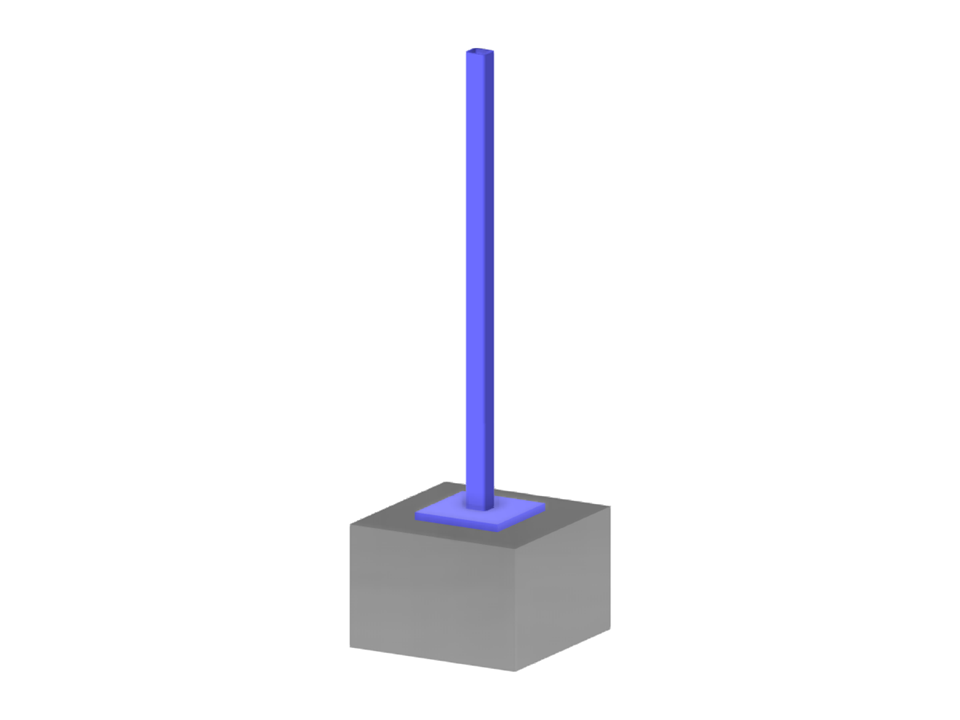

Ligação de um pilar de aço à fundação de betão
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 51 |
| Número de linhas | 62 |
| Número de barras | 5 |
| Número de superfícies | 25 |
| Número de sólidos | 2 |
| Número de casos de carga | 2 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 0,371 t |
| Dimensões | 0,600 x 1,910 x 0,600 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
