Parametryzacja połączenia stalowego słupa z płytą betonową za pomocą stalowej płyty i śrub kotwiących.
Model stworzony przez zespół inżynierów Dlubal Latam. Model jest również dostępny jako sparametryzowany blok na stronie internetowej Dlubal Latam.

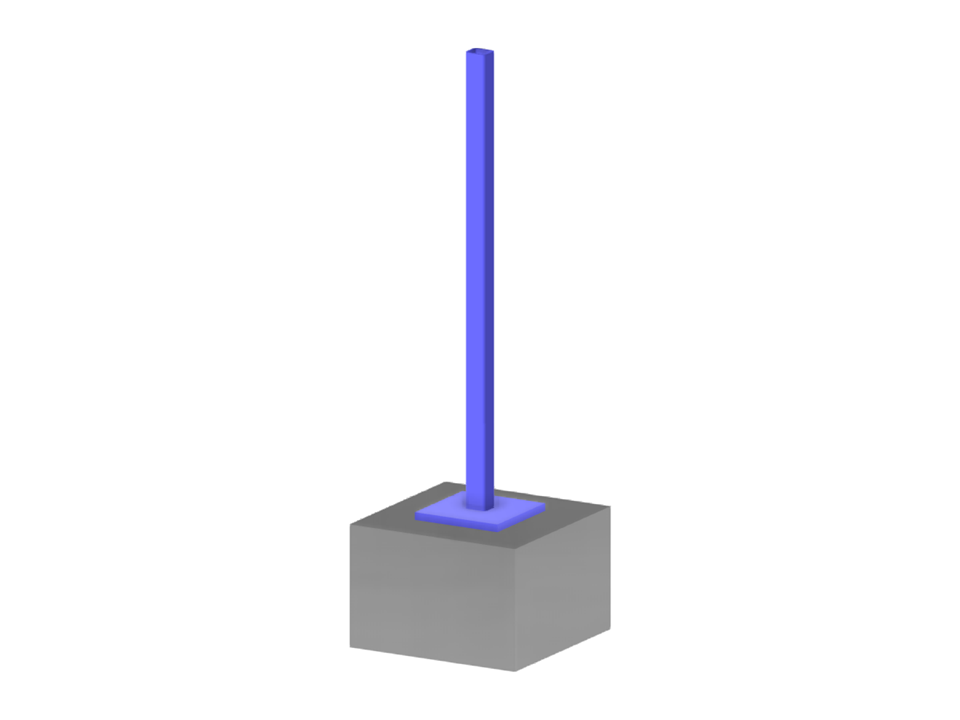

Połączenie stalowego słupa z betonową podstawą
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 51 |
| Liczba linii | 62 |
| Liczba prętów | 5 |
| Liczba powierzchni | 25 |
| Ilość brył | 2 |
| Ilość przypadków obciążenia | 2 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 0,371 t |
| Wymiarowanie | 0,600 x 1,910 x 0,600 m |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
