Parametrizzazione del collegamento di una colonna in acciaio ad una piastra di calcestruzzo mediante una piastra in acciaio e tirafondi.
Un modello creato dal team di ingegneri di Dlubal Latam. Il modello è disponibile anche come blocco parametrizzato sul sito web di Dlubal Latam.

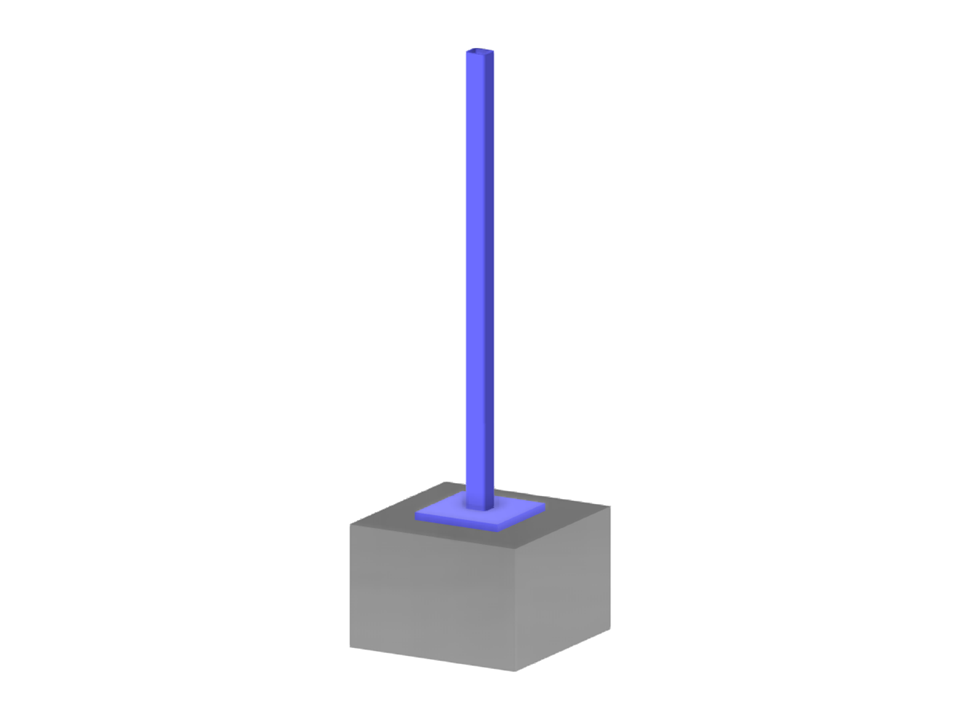

Collegamento della colonna in acciaio al plinto di calcestruzzo
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 51 |
| Numero di linee | 62 |
| Numero di aste | 5 |
| Numero di superfici | 25 |
| Numero di solidi | 2 |
| Numero di casi di carico | 2 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,371 t |
| Dimensioni | 0.600 x 1.910 x 0.600 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
