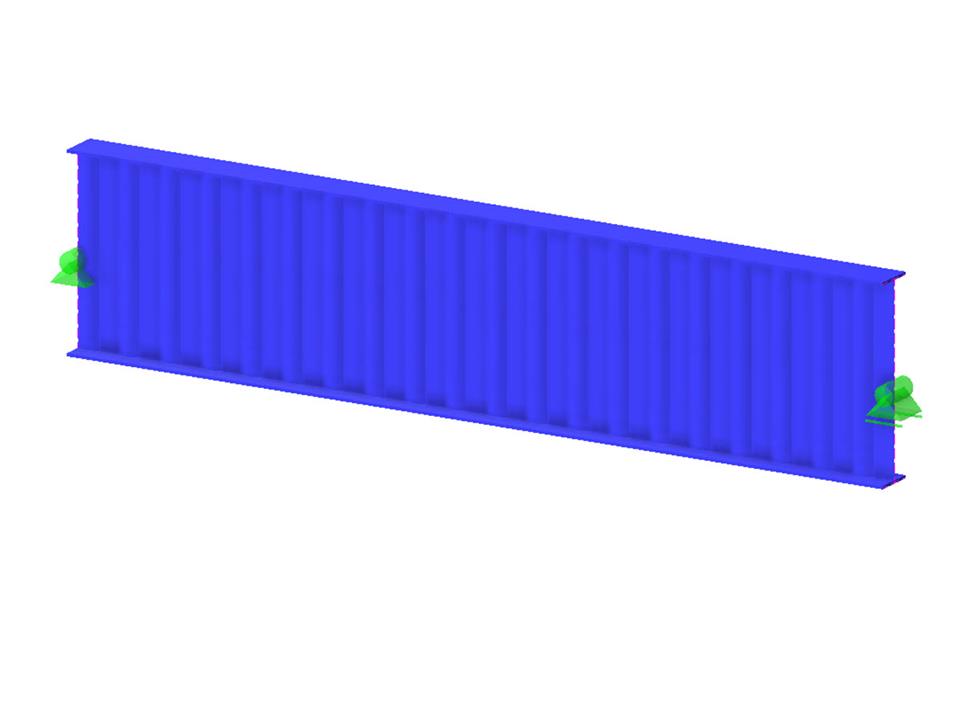

Viga de alma ondulada – Zeman: WTA – 1250 – 300x20
| Número de nós | 733 |
| Número de linhas | 20 |
| Número de barras | 11 |
| Número de superfícies | 5 |
| Número de sólidos | 0 |
| Número de casos de carga | 1 |
| Número de combinações de cargas | 0 |
| Número de combinações de resultados | 0 |
| Peso total | 0,712 t |
| Dimensões | 6,200 x 1,270 x 1,173 m |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
