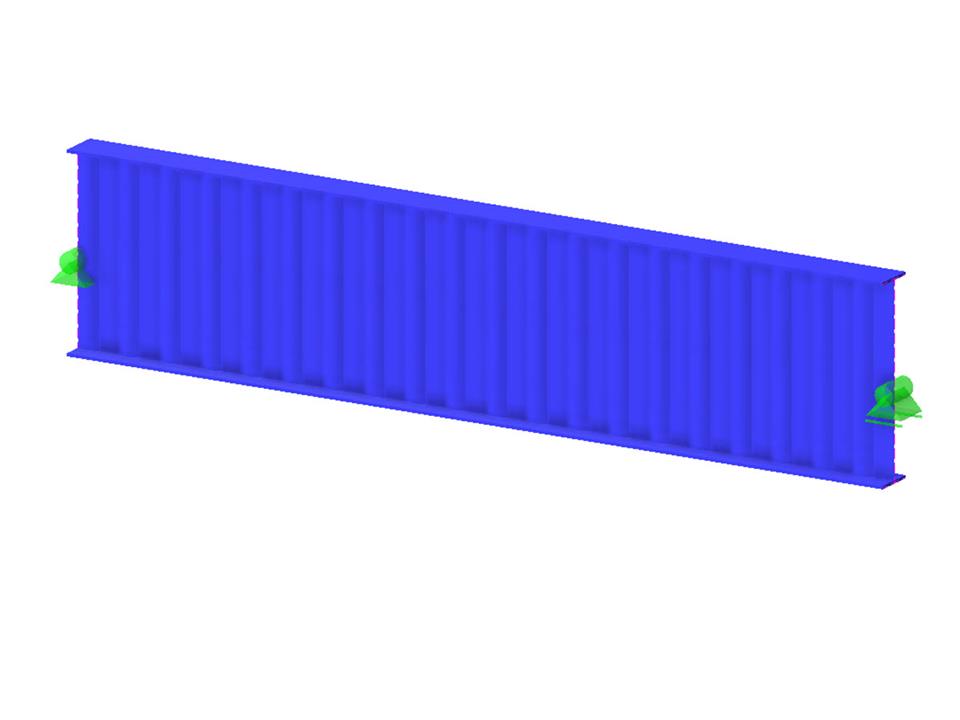

Gewellter Stegträger – Zeman: WTA – 1250 – 300x20
| Anzahl Knoten | 733 |
| Anzahl Linien | 20 |
| Anzahl Stäbe | 11 |
| Anzahl Flächen | 5 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 1 |
| Anzahl Lastkombinationen | 0 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 0,712 t |
| Abmessungen | 6,200 x 1,270 x 1,173 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
