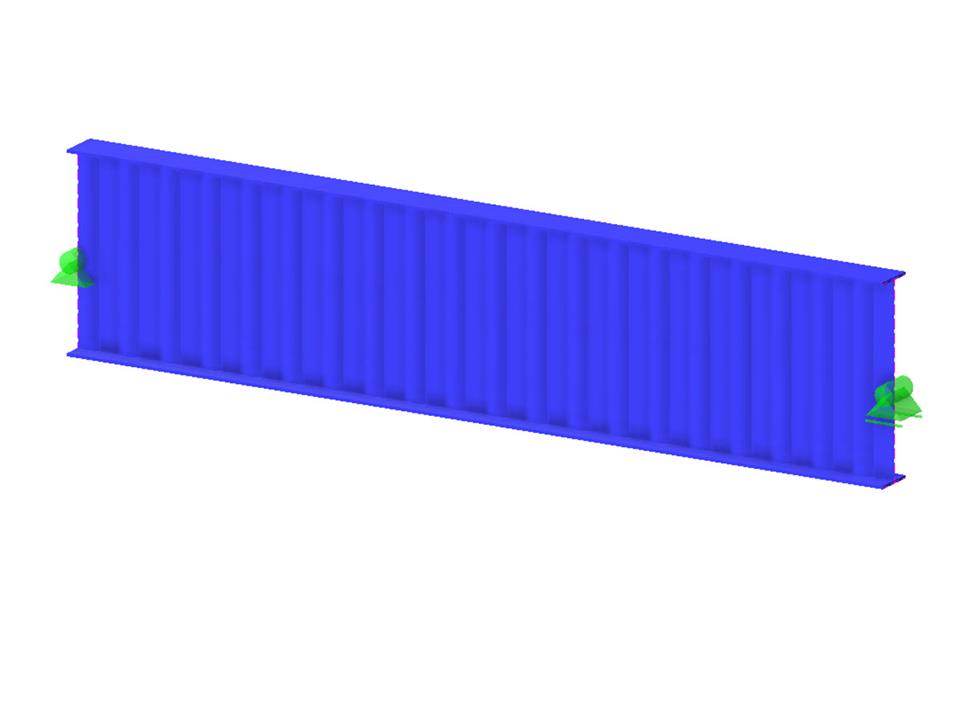

Trave dell'anima ondulata - Zeman: WTA – 1250 – 300x20
| Numero di nodi | 733 |
| Numero di linee | 20 |
| Numero di aste | 11 |
| Numero di superfici | 5 |
| Numero di solidi | 0 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,712 t |
| Dimensioni | 6.200 x 1.270 x 1.173 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
