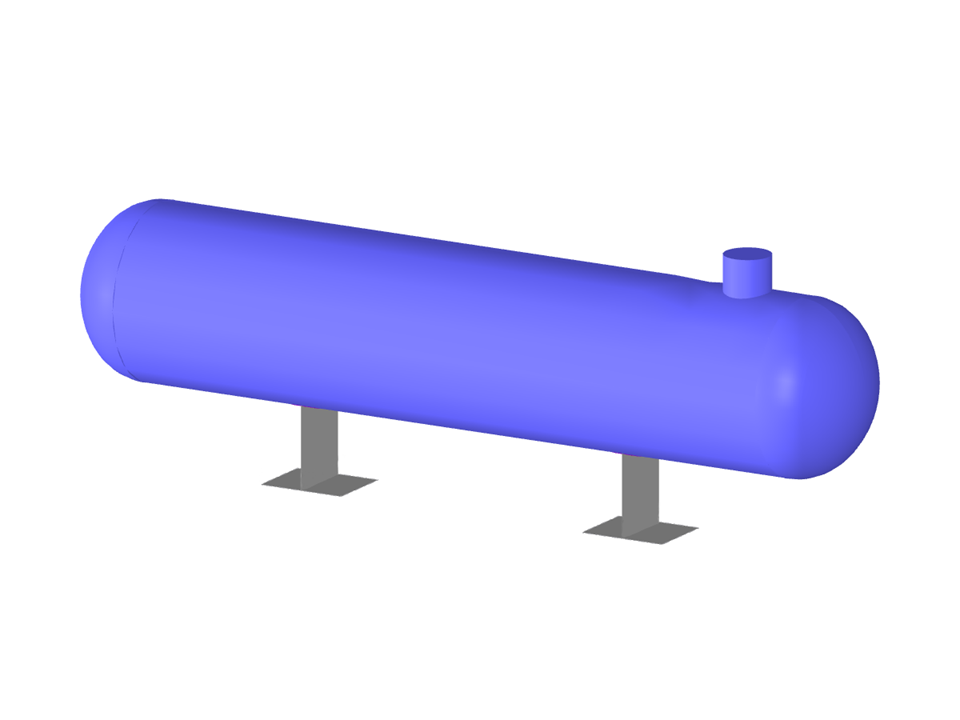

Parametrização da geometria de um tanque de pressão cilíndrico em aço apoiado em duas abas metálicas.
Modelo criado pela equipa de engenharia da Dlubal Latam. O modelo também está disponível como bloco parametrizado na página web da Dlubal Latam.
recipiente de pressão cilíndrico
| Parâmetros de bloco editáveis dinamicamente | |
| Número de nós | 66 |
| Número de linhas | 47 |
| Número de superfícies | 17 |
| Número de casos de carga | 2 |
| Peso total | 5,053 t |
| Dimensões | 7,998 x 3,014 x 3,005 m |
| Versão do programa | 5.19.01 |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
