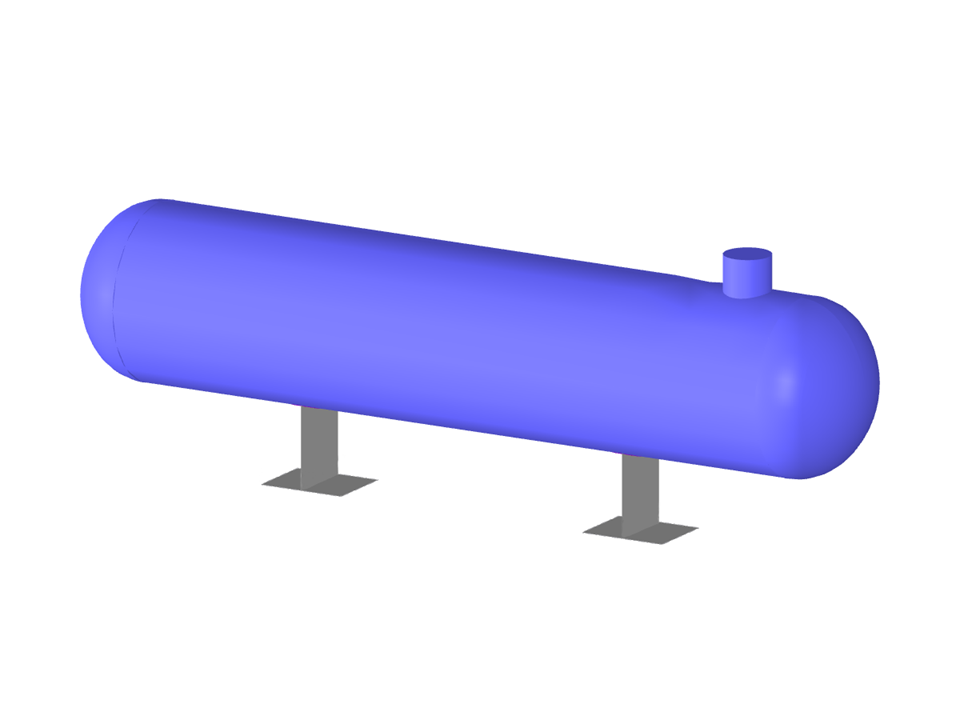

Parametrizzazione della geometria di un serbatoio a pressione cilindrico in acciaio supportato su due gambe metalliche.
Un modello creato dal team di ingegneri di Dlubal Latam. Il modello è disponibile anche come blocco parametrizzato sul sito web di Dlubal Latam.
Recipiente a pressione cilindrico
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 66 |
| Numero di linee | 47 |
| Numero di superfici | 17 |
| Numero di casi di carico | 2 |
| Peso totale | 5,053 t |
| Dimensioni | 7.998 x 3.014 x 3.005 m |
| Versione del programma | 5.19.01 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
