Ce modèle de calcul de structure disponible au téléchargement peut être utilisé à des fins d'apprentissage ou de test. Dlubal Software décline toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.

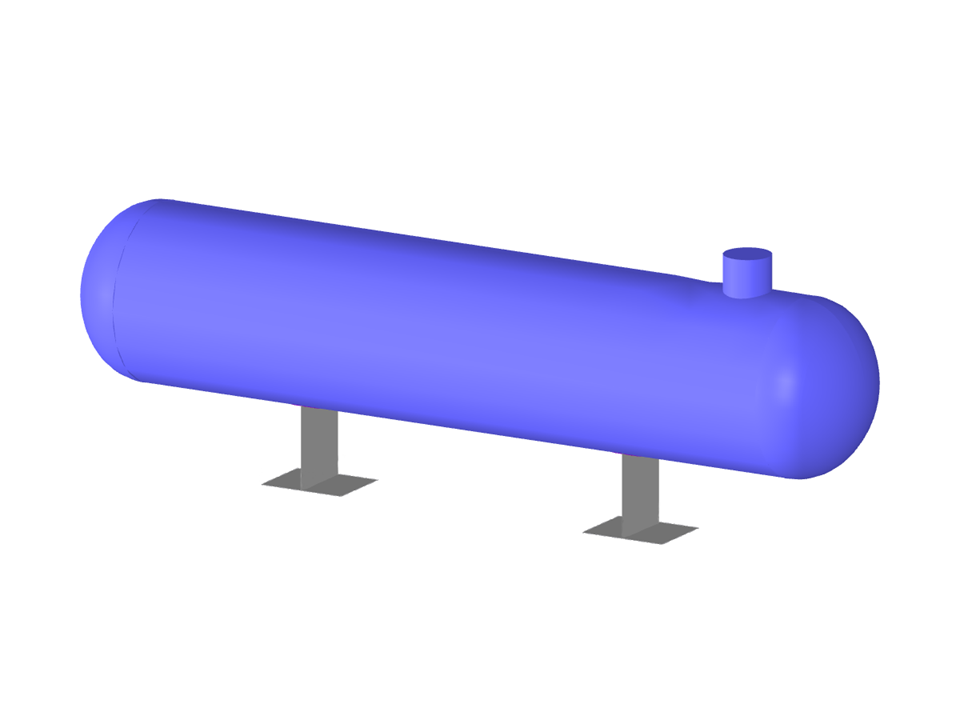

récipient sous pression cylindrique
Modèle à télécharger
Description
Paramétrage de la géométrie d'un réservoir sous pression cylindrique en acier supporté par deux ailes métalliques.
Modèle réalisé par l'équipe d'ingénieurs Dlubal Latam. Le modèle est également disponible sous forme de bloc paramétré sur le site Web de Dlubal Latam.
Mots-clés
Acier Cuve Récipient sous pression Pression Métal Circulaire Ellipse Tête
Laissez un commentaire...
Laissez un commentaire...
- Vues 246x
- Téléchargements 22x
- Mis à jour 21 septembre 2023
- Des paramètres de bloc modifiables dynamiquement
- Nombre de nœuds 66
- Nombre de lignes 47
- Nombre de surfaces 17
- Nombre de cas de charge 2
- Poids total 5,053 t
- Cotation fonctionnelle 7,998 x 3,014 x 3,005 m
- Version du logiciel 5.19.01
