Modelo de uma estrutura de cobertura em aço com várias ligações de aço diferentes.
Vorteile der "All-in-One"-Lösung: Fußplatten-Betonblock-Verbindungen von Stahlstützen zusammen mit anderen Verbindungsarten in einem Gesamtmodell.

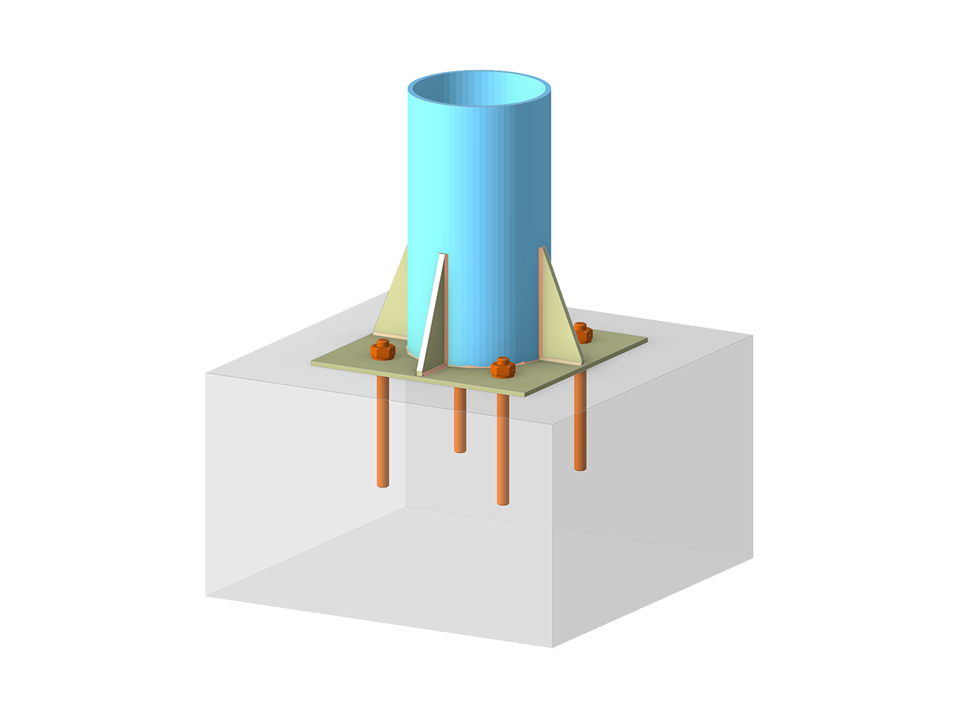

Ligações de laje de base a bloco de betão para pilares de aço
| Número de nós | 347 |
| Número de linhas | 564 |
| Número de barras | 564 |
| Número de superfícies | 0 |
| Número de sólidos | 0 |
| Número de casos de carga | 6 |
| Número de combinações de cargas | 18 |
| Número de combinações de resultados | 0 |
| Peso total | 24,899 t |
| Dimensões (métricas) | 18,068 x 5,800 x 36,000 m |
| Dimensões (imperial) | 59.28 x 19.03 x 118.11 feet |
Pode fazer o download do modelo estrutural para fins de aprendizagem ou para os seus projetos. No entanto, não assumimos qualquer responsabilidade ou garantia pela precisão ou integridade dos modelos.
Seminário web
Seminário web
Generalidades
Função do programa
Função do programa
O módulo Ligações de aço permite classificar as rigidezes das ligações.
Além da rigidez inicial, a tabela também apresenta os valores limite para ligações articuladas e rígidas para os esforços internos selecionados N, My e/ou Mz. A classificação resultante é então apresentada como "articulado", "semirrígido" ou "rígido".
Ir para o vídeo explicativo
No módulo "Ligações de aço", pode considerar o pré-esforço dos parafusos no cálculo para todos os componentes. O pré-esforço pode ser ativado facilmente através da caixa de seleção nos parâmetros dos parafusos e tem impacto na análise tensão-deformação e na análise da rigidez.
Os parafusos pré-esforçados são parafusos especiais utilizados em estruturas de aço para gerar uma força de aperto elevada entre os componentes estruturais ligados. Esta força de aperto provoca atrito entre os componentes estruturais, o que permite a transferência de forças.
Funcionalidade
Os parafusos pré-esforçados são aplicados com um determinado binário, alongando-os e gerando uma força de tração. Esta força de tração é transferida para os componentes ligados e gera uma elevada força de aperto. A força de aperto evita que a ligação se solte e garante uma transmissão fiável da força.
Vantagens
- Capacidade de carga elevada: os parafusos pré-esforçados permitem transferir forças elevadas.
- Baixa deformação: minimizam a deformação da ligação.
- Resistência à fadiga : são resistentes à fadiga.
- Simplicidade de montagem: são relativamente fáceis de montar e desmontar.
Cálculo e dimensionamento
O cálculo dos parafusos pré-esforçados é realizado no RFEM utilizando o modelo de análise EF gerado pelo módulo "Ligações de aço". Considera a força de aperto, o atrito entre os componentes estruturais, a resistência ao corte dos parafusos e a capacidade de carga dos componentes estruturais. O dimensionamento é realizado de acordo com DIN EN 1993-1-8 (Eurocódigo 3) ou a norma dos EUA ANSI/AISC 360-16. O modelo de análise criado, incluindo os resultados, pode ser guardado e utilizado como um modelo independente do RFEM.
No módulo Ligações de aço, pode dimensionar ligações de barras com secções compostas. Além disso, pode realizar verificações de ligações para quase todas as secções de parede fina na biblioteca do RFEM.
Ir para vídeo explicativo
Ligação complexa de vigas horizontais a pilar e ligação de diagonais da armadura
O modelo de ligação foi modelado utilizando cerca de 50 componentes. O modelo foi criado de acordo com o exemplo real utilizado na estrutura.
